Reflectómetro óptico EXFO MAXTESTER MAX-715B-M2 con IOLM
Información general
Descripción

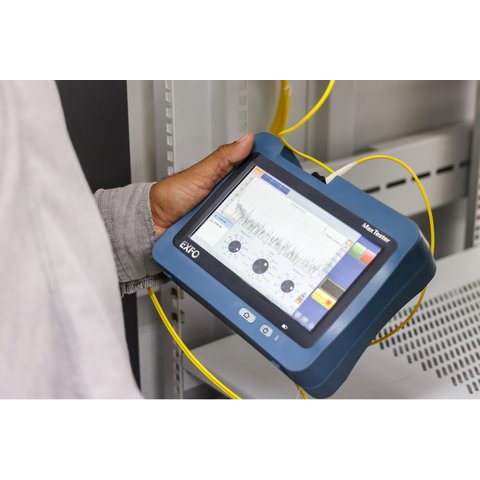

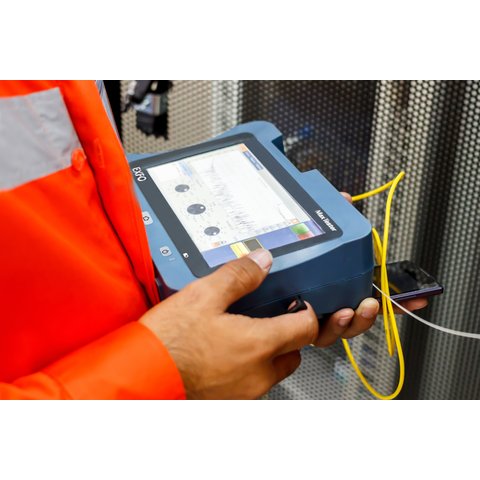

EXFO MAXTESTER MAX-715B-M2 – es un reflectómetro potente, compacto y manejable, equipado con una gran pantalla táctil con visibilidad mejorada para su uso en exteriores. El dispositivo está diseñado para determinar la atenuación de la señal en el cable óptico, evaluar las pérdidas en las uniones soldadas, los conectores y las macrocurvas. El OTDR cuenta con una interfaz gráfica intuitiva con iconos, carga instantánea, detección automática de macrocurvaturas y modos mejorados de medición automática en tiempo real. La batería proporciona hasta 12 horas de funcionamiento continuo.
El EXFO MAXTESTER MAX-715B-M2 cuenta con la tecnología iOLM (aplicación inteligente y dinámica que convierte el complejo análisis de trazas de OTDR en una tarea de un solo toque). Compacto, superpotente y de uso intuitivo, el reflectómetro es ideal para los trabajos ópticos de campo.
Particularidades

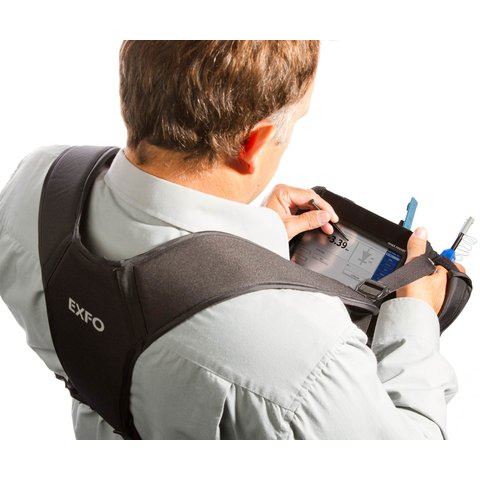

- Un dispositivo práctico, ligero y potente en forma de tableta;

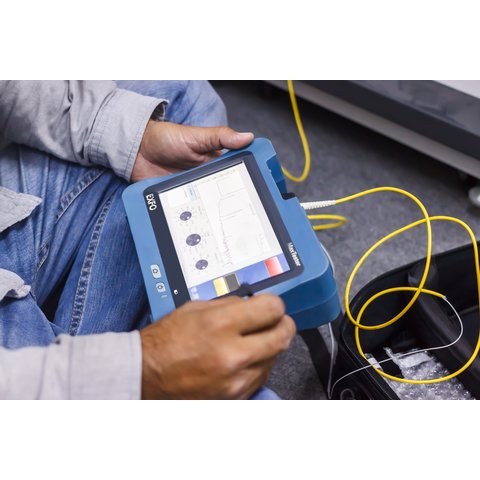

- Pantalla táctil de 7" (adaptada para su uso en exteriores);
- 12 horas de duración de la batería;
- Rango dinámico: 30/ 28/ 28 nm;
- Protección por contraseña;

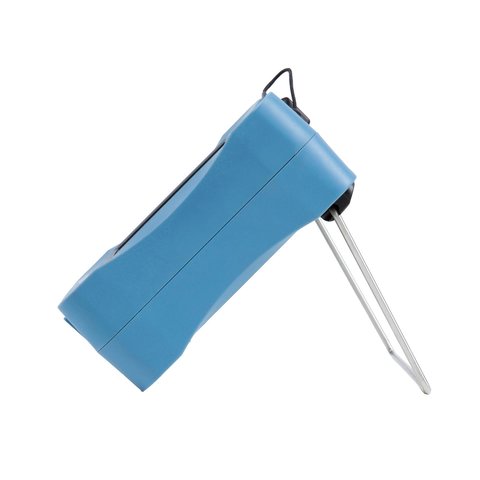

- Carcasa robusta para su uso en el campo;
- Admite la tecnología iOLM (intelligent Optical Link Mapper) – aplicación de caracterización de redes de acceso/FTTx)
Aplicación
- Instalación y depuración de la última milla en redes FTTx.
- Pruebas de redes de acceso.
- Instalación de sistemas de recogida de datos de fibra FTTA.
- Pruebas de redes CATV/HFC.
Especificaciones técnicas

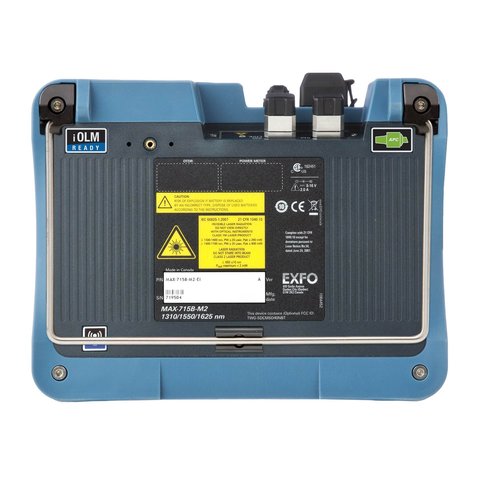

| Longitud de onda | 1310/1550/1625 nm |
| Rango dinámico | 30/28 dB | 28 dB (1625 nm)
| Zona muerta por evento | 1 m |
| Zona muerta de atenuación | 4 m |
| Rango de distancias | 0,1 – 160 km |
| Ancho de impulso | 5 – 20 000 ns |
| Linealidad | ± 0,05 dB |
| Umbral de pérdida | 0,01 dB |
| Resolución por pérdidas | 0,001 dB |
| Resolución de muestreo | 0,04 m – 5 m |
| Número de puntos de muestreo | hasta 256 000 |
| Error de medición de la longitud | ±(0.75 + 0.005 % × longitud + resolución de muestreo) |
| Tiempo de medición | definido por el usuario |
| Precisión de los reflejos | ± 2 dB |
| Actualización en tiempo real | 3 Hz |
| Interfaces | dos puertos USB 2.0 RJ-45 LAN 10/100 Mbps |
| Pantalla | táctil TFT de 7" (178 mm), 800 × 480 |
| Almacenaje | 2 GB de memoria interna (20.000 pistas, normalmente) |
| Batería | Polímero de litio (proporciona hasta 12 horas de trabajo autónomo) |
| Alimentación | Adaptador AC/DC, entrada 100-240 V AC, 50-60 Hz, entrada 9-16 V DC 15 W min. |
| Dimensiones | 155 mm × 200 mm × 68 mm |
| Peso | 1,3 kg |
Manual del usuario
Descargar manual del usuario de EXFO MAX-715B-M2 (ingl.).
Contenido del paquete
- Reflectómetro EXFO MAXTESTER MAX-715B-M2 — 1 ud.
- Batería GP-2209 — 1 ud.
- Adaptador de corriente/cargador GP-2146 - 1 ud.
- Manual de usuario - 1 ud.
