Reflectómetro óptico (OTDR) Grandway FHO5000-T40F
Información general
Descripción

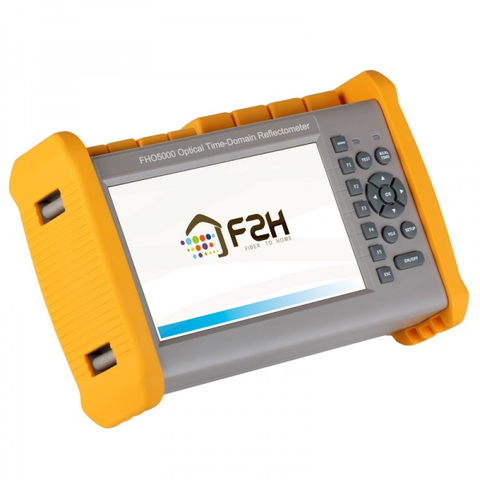

Grandway FHO5000-T40F es un reflectómetro óptico portátil (OTDR) diseñado para trabajar con las fibras ópticas monomodo. Longitud de ondas: 1310/1550/1625 nm, rango dinámico: 40/38/38 dB.
Serie de reflectómetros ópticos FHO5000 está especialmente diseñada para trabajar en las condiciones de campo. Todos los aparatos de esta serie son livianos, sencillos en el manejo, tienen el grado de protección IP65, están equipados con pantallas LCD antirreflejos y batería con capacidad para 12 horas de trabajo autónomo.
Información de pedido
Si usted desea adquirir algunas opciones adicionales para su reflectómetro (OTDR), por favor, selecciónelas de la lista y comuníquese con nuestros asesores de ventas.
Particularidades

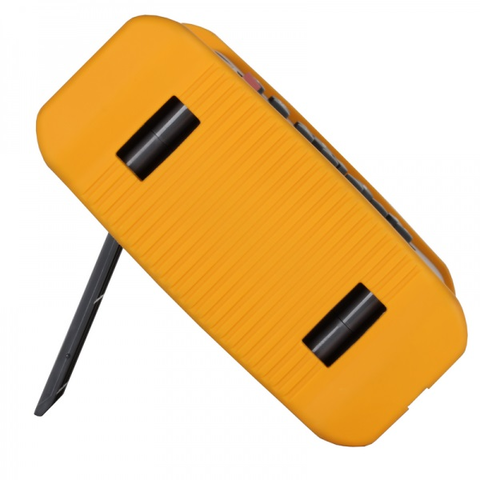

- Carcasa resistente a caídas y golpes
- Grado de protección: IP65
- Pantalla LCD antirreflejos de 7"
- Interfaz multilingüe
Uso
- Chequeo de redes FTTX PON
- Chequeo de redes CATV
- Chequeo de redes de acceso
- Chequeo de redes LAN
- Chequeo de redes Metro
- Pruebas de laboratorio e industriales
- Detección de fallas en tiempo real
Datos técnicos
| M21 | MD21 | MD22 | D26 | D32 | D35 | D40 | D43 | T40F | T43F | TP35 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Longitud de onda | 850 / 1300 nm | 850 / 1300 nm 1310 / 1550 nm |
1310 / 1550 nm | 1310 / 1550 / 1625 nm | 1310 / 1490 / 1550 nm | ||||||
| Rango dinámico | 19/21 dB | 19/21 dB 35/33 dB |
19/21 dB 40/38 dB |
26/24 dB | 32/30 dB | 35/33 dB | 40/38 dB | 43/41 dB | 40/38/38 dB | 43/41/41 dB | 35/33/33 dB |
| Atenuación zona muerta (ADZ) |
8m | 8m / 11m | 8m | 11m | 14m | 11m | 14m | 8m | |||
| Zona muerta por evento (EDZ) | 1.5m | 1.5m / 1.75m | 1.5m | 1.75m | 2m | 1.75m | 2m | 1.5m | |||
| Ancho de impulso | 3 ns, 5 ns, 10 ns, 20 ns, 50 ns, 100 ns, 200 ns, 500 ns, 1 μs, 2 μs, 5 μs, 10 μs, 20 μs | ||||||||||
| Rango de distancias | 100m, 500m, 2 km, 5 km, 10 km, 20 km, 40 km, 80 km, 120 km, 160 km, 240 km | ||||||||||
| Muestreo | max. 128 000 puntos | ||||||||||
| Linealidad | ≤0,05 dB/dB | ||||||||||
| Resolución de distancia | 0,01m | ||||||||||
| Precisión de distancia | ±(1m+distancia medida×3×10-5+resolución de muestreo) | ||||||||||
| Generales | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Pantalla | TFT LCD de 7 pulgadas con iluminación LED (táctil - opcional) | ||||||||||

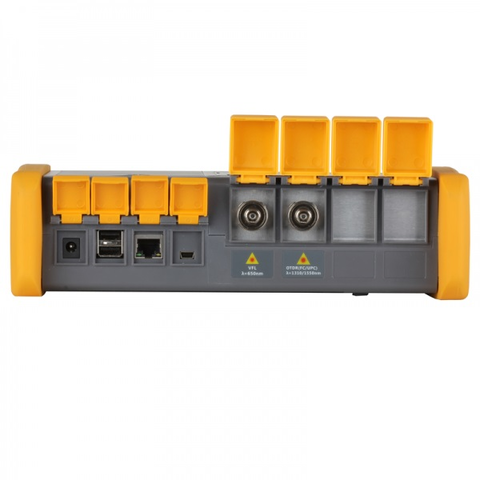

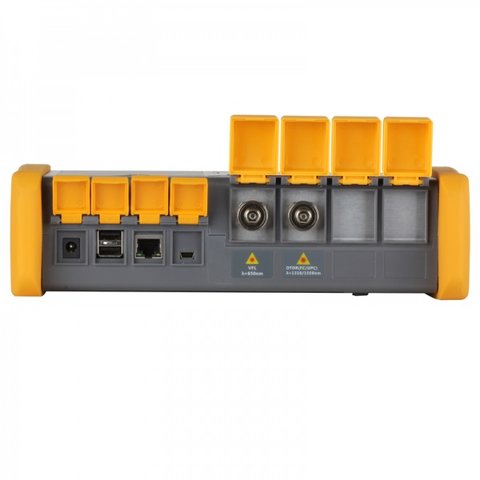

| Interfaces | puerto RJ45×1, puerto USB×3 (USB2.0, tipo A USB×2, tipo B USB×1) |
||||||||||
| Alimentación | 10 V (dc), 100 V (ac) - 240 V (ac), 50~60 Hz |
||||||||||
| Batería | batería de litio 7.4 V (dc)/4.4 Ah |
||||||||||
| Tiempo de funcionamiento | 12 horas de batería | ||||||||||
| Tiempo de carga | < 4 horas | ||||||||||
| Memoria | interna: 4 GB (alrededor de 40 000 reflectogramas) | ||||||||||
| Idiomas | Inglés, chino simplificado, chino tradicional, francés, alamán, ruso, español, portugués | ||||||||||
| Condiciones de funcionamiento | -10℃~+50℃, ≤95% (sin condensación) | ||||||||||
| Condiciones de almacenamiento | -20℃~+75℃, ≤95% (sin condensación) | ||||||||||
| Dimensiones | 253 × 168 × 73.6 mm | ||||||||||
| Peso | 1.5 kg (con batería) | ||||||||||
Video
Contenido del paquete
Accesorios estándares
- Reflectómetro óptico Grandway FHO5000 — 1 ud.
- Adaptador de red — 1 ud.
- Batería de litio — 1 ud.
- Adaptador FC — 1 ud.
- Cable USB — 1 ud.
- Guía de usuario — 1 ud.
- CD con software — 1 ud.
- Maletín de transporte — 1 ud.
Accesorios adicionales
- Adaptador SC/UPC
- Adaptador ST/UPC
- Adaptador LC/UPC
- Adaptador para fibra principal
