Analizador Lógico Leaptronix PLA-1016
Información general
Descripción
Analizador lógico Leaptronix PLA-1016 esta diseñado para verificación de circuitos digitales modernos, que tienen muchos canales y no pueden ser analizados a través de un osciloscopio. PLA-1016 puede ser utilizado para detección de cambios en señales digitales, diagnóstico y ajuste de equipos digitales. Leaptronix PLA-1016 es un confiable analizador de señales digitales de 16 canales, frecuencia de muestreo hasta 100 MHz y banda de frecuencias de 100 MHz. Analizadores Leaptronix de serie PLA pueden funcionar con el software de otros fabricantes, lo que permite crear sistemas de chequeo automático.
Analizador lógico Leaptronix PLA-1016 – Manual de usuario
Descargar software para datalogger (memoria de adquisición) Leaptronix PLA-1016
Descargar software para analizador lógico Leaptronix PLA-1016
Descargar manual de usuario de datalogger (memoria de adquisición) Leaptronix PLA-1016(en inglés)
Descargar manual de usuario de la serie de analizadores lógicos Leaptronix PLA (en inglés)
Descargar manual de usuario de analizador lógico Leaptronix PLA-1016 (en inglés)
Analizador lógico Leaptronix PLA-1016 – Particularidades

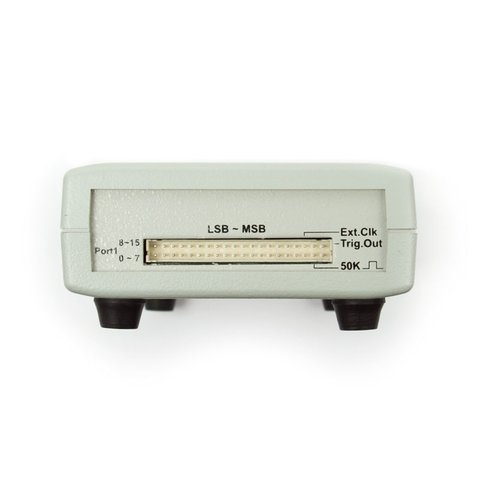

- Captura externa sincrónica y captura interna asincrónica
- Marcador del cursor refleja posición temporal de cada punto del disparo (trigger)
- Modos de pantalla para códigos binario y hexadecimal
- Función de almacenamiento de resultados de mediciones y formas de señales
- Función de zoom de alta velocidad
- Almacenamiento de resultados en forma binaria
- Alimentación de puerto USB del PC
Analizador lógico Leaptronix PLA-1016 – Datos técnicos
| Frecuencia de muestreo | 100 MHz |
| Frecuencia máxima de señal | 100 MHz |
| Ancho de banda | 100 MHz |
| Número de canales | 16 |
| Memoria total | 256 KB |
| Memoria de cada canal | 128 Kb × 16 canales |
| Condiciones de sincronización | modelo / frente (edge)/ y / o |
| Número de canales de sincronización | 16 canales |
| Sincronización adelantada/retrasada | Si |
| Numero de niveles de sincronización (trigger PAT) | 3 (modelo o frente) |
| Sincronización | Si |
| Salida de trigger | Si (nivel TTL) |
| Ancho de impulso | Si |
| Análisis de barras I2C, SPI, UART (bus analysis) | Si |
| Captura de "glitches" | Si |
| Nivel de voltaje referido | de -4 V a 4 V (±50 mV) |
| Voltaje de entrada máximo | ±30 V |
| Impedancia de entrada | 100 kΩ |
| Retardo entre canales | 10 ns |

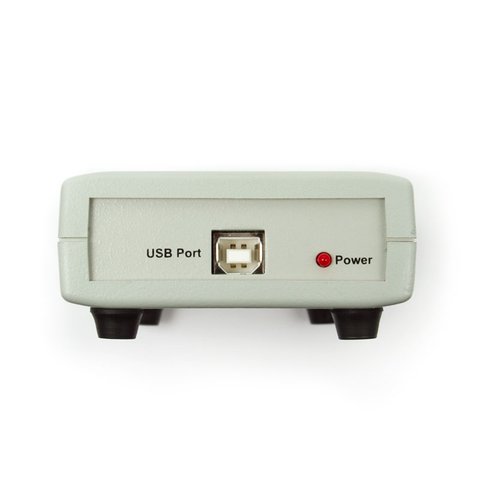

| Interfaz para PC | USB 2.0 |
| Entrada de alimentación | USB |
| Dimensiones, sm | 15 × 8 × 3 |
| Peso, g | 230 |
Analizador lógico Leaptronix PLA-1016 – Contenido del paquete

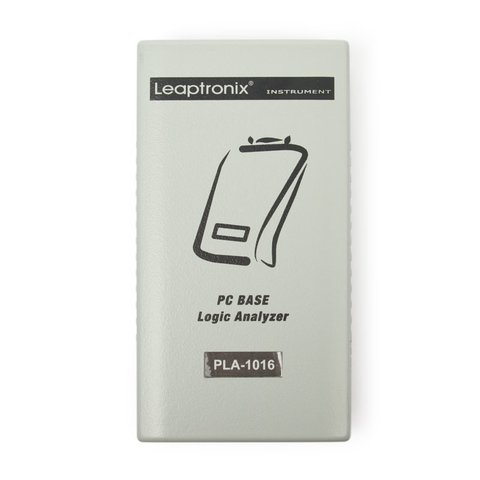

- Analizador lógico Leaptronix PLA-1016

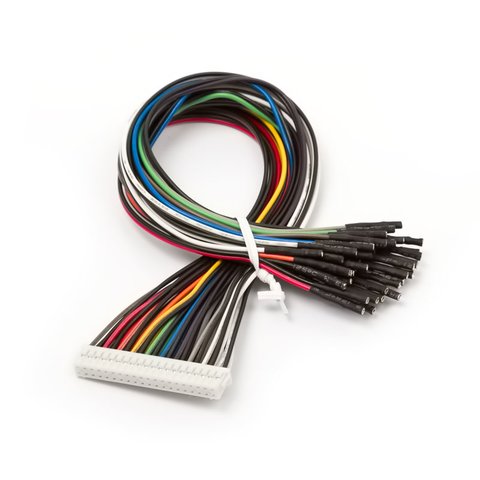

- Cable para captura de señal

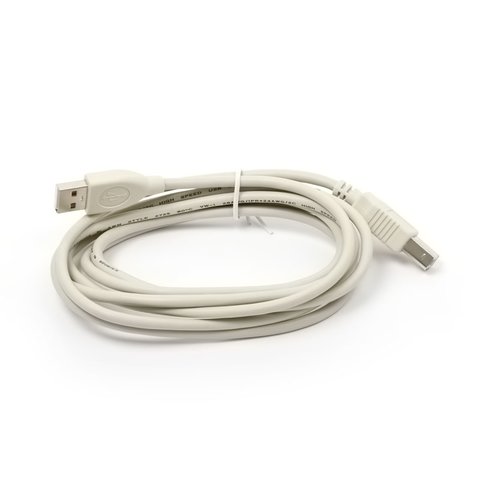

- Cable USB
- CD con software, drivers y manual de usuario
- Garantía
