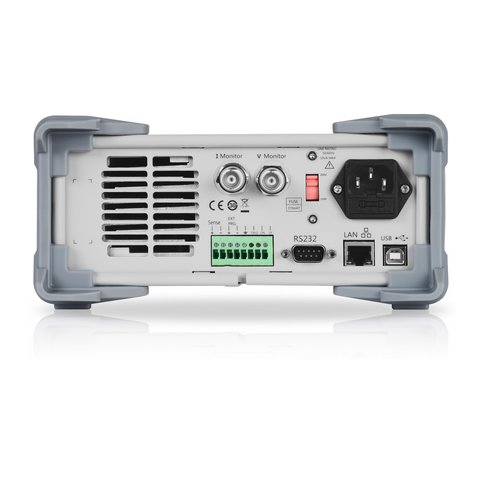

Carga electrónica programable SIGLENT SDL1030X-E
Información general
Descripción
SIGLENT SDL1030X-E es una carga electrónica programable de un canal con potencia de 300 W. Equipada con pantalla LCD TFT de 3,5 pulgadas de alta calidad e interfaz de usuario sencilla en el uso.
Modelo SIGLENT SDL1030X-E posee resolución de 1 mV/1 mA y velocidad ajustable de tiempo de crecimiento de corriente en el rango 0.001 A/μs~2.5 A/μs. Interfaces integradas RS232/USB/LAN ofrecen posibilidad de controlar las cargas de serie SDL de manera remota.
Carga electrónica programable SDL1030X-E se utiliza para chequeo de baterías, equipos electrónicos, dispositivos LED, electrónica automotriz, etc.
Particularidades
- SDL1030X-E (un canal): DC 150 V/30 A, potencia total de hasta 300 W.
- 4 modos estáticos / dinámicos: CC/CV/CR/CP.
- Modo dinámico CC: continuo, pulsaciones, conmutable.
- Modo dinámico CC: 25 kHz; modo dinámico CP: 12.5 kHz.
- Modo dinámico CV: 0.5 Hz.
- Medición de voltaje y corriente: hasta 500 kHz.
- Rango ajustable de tiempo de crecimiento de corriente: 0.001 A/us~2.5 A/us.
- Resolución mínima de mediciones: 1 mV, 1 mA.
- Protección contra cortocircuito, función de chequeo de batería, modo CR-LED y pruebas de fábrica.
- Función de compensación de 4 cables SENSE.
- Función de redacción de lista permite redactar de hasta 100 pasos.
- Función de programa soporta hasta 50 grupos de pasos.
- Protección OCP, OVP, OPP, OTP y LRV.
- Control analógico externo.
- Control de voltaje y corriente (0-10 V).
- Pantalla LCD TFT de 3,5 pulgadas permite reflejar simultáneamente varios parámetros.
- Interfaces integradas: RS232 / USB / LAN, módulo USB-GPIB (opcional).
- Gráfico de forma de ondas, almacenamiento cómodo de archivos y función de llamada.
- Provista de software para el ordenador: soporta SCPI, driver LabView.
Datos técnicos
| Modelo | SDL1030X | SDL1030X-E | |||
|---|---|---|---|---|---|
| Intensidad de flujo entrante (0~40 °C) |
Voltaje de entrada | 0~150 V | |||
| Corriente de entrada | 0~5 A | 0~30 A | 0~5 A | 0~30 A | |
| Potencia de entrada | 300 W | ||||
| Voltaje de funcionamiento mínimo Voltaje (DC) |
0.15 V con 5 A | 0.9 V con 30 A | 0.15 V con 5 A | 0.9 V con 30 A | |
| Modo CV | Rango | 0~36 V | 0~150 V | 0~36 V | 0~150 V |
| Resolución | 1 mV | 1 mV | |||
| Precisión | ± (0.05%+0.025%FS) 50 ppm/℃ | ± (0.05%+0.025%FS) 50 ppm/℃ | |||
| Modo CC | Rango | 0~5 A | 0~30 A | 0~5 A | 0~30 A |
| Resolución | 1 mA | 1 mA | |||
| Precisión*2 | ± (0.05%+0.05%FS) 100 ppm/℃ | ± (0.1%+0.1%FS) 100 ppm/℃ | |||
| Modo CR *1 | Rango | 0.03 Ω~10 kΩ | |||
| Resolución | 1 mA/Vsense | ||||
| Precisión | 0.01%+0.0008 s | ||||
| Modo CP *3 | Rango | 300 W | |||
| Resolución | 10 mW | ||||
| Precisión | 0.1%+0.1% FS | ||||
| Modo dinámico | |||||
| Modo CC | |||||
| T1&T2 | 20 us~999 S/Res: 1 uS | 20 us~999 S/Res: 1 uS | |||
| Precisión | 20 us~200 ms/Acc: 5 us, 200 ms ~999 s/Acc: 5 ms | 20 us~200 ms/Acc: 5 us, 200 ms ~999 s/Acc: 5 ms | |||
| Velocidad de crecimiento de corriente *4 | 0.001~0.5 A/us | 0.001~2.5 A/us | 0.001~0.5 A/us | 0.001~2.5 A/us | |
| Tiempo de crecimiento mínimo | ≈10 uS | ≈12 uS | ≈10 uS | ≈12 uS | |
| Rango de mediciones | |||||
| Voltaje de respuesta | Rango | 0~36 V | 0~150 V | 0~36 V | 0~150 V |
| Resolución | 0.1 mV | 1 mV | 1 mV | ||
| Precisión | ± (0.025%+0.025% FS) 20 ppm/℃ | ± (0.05%+0.02% FS) 20 ppm/℃ | |||
| Corriente de respuesta | Rango | 0~5 A | 0~30 A | 0~5 A | 0~30 A |
| Resolución | 0.1 mA | 1 mA | |||
| Precisión | ± (0.05%+0.05% FS) 50 ppm/℃ | ± (0.05%+0.05% FS) 50 ppm/℃ | |||
| Potencia de respuesta | Rango | 300 W | |||
| Resolución | 10 mW | ||||
| Precisión | ± (0.1%+0.1% FS) | ||||
| Resistencia de respuesta | Rango | 0.03 Ω ~10 KΩ | |||
| Resolución | 0.001 Ω | ||||
| Rango de protección | |||||
| OPP | 310 W | ||||
| OCP | 5.1 A | 31 A | 5.1 A | 31 A | |
| OVP | 41 V | 155 V | 41 V | 155 V | |
| OTP | 95 ℃ | ||||
| Medición de parámetros de batería | Voltaje de entrada: 0.5~150 V; Valores máximos: Capacidad=999 AH Resolución=0.1 mA; Período de tiempo=1 s~24 H |
||||
| Resistencia de entrada | >200 kΩ | ||||
| Dimensiones | 256 × 115 × 410 mm | ||||
| Peso | 5.8 kg | ||||
*2 Velocidad de crecimiento de corriente >0.2 A/us.
*3 Valor de voltaje/corriente de entrada no debe ser inferior al 10% de escala completa.
*4 Velocidad de crecimiento de corriente: crecimiento de velocidad en el margen 10%~90% odel valor de corriente (0-corriente máxima).
Manual de usuario
Descargar manual de usuario para SIGLENT SDL1030X-E quick start (en inglés).
Manual de programación
Descargar manual de programación para SIGLENT SDL1030X-E (en inglés).
Ficha técnica
Descargar ficha técnica para SIGLENT SDL1030X-E (en inglés).
Contenido del paquete
- Carga electrónica programableSIGLENT SDL1030X-E — 1 ud.
- Cable de alimentación — 1 ud.
- Cable USB — 1 ud.
- Manual de usuario — 1 ud.
- Certificado de calibración — 1 ud.
