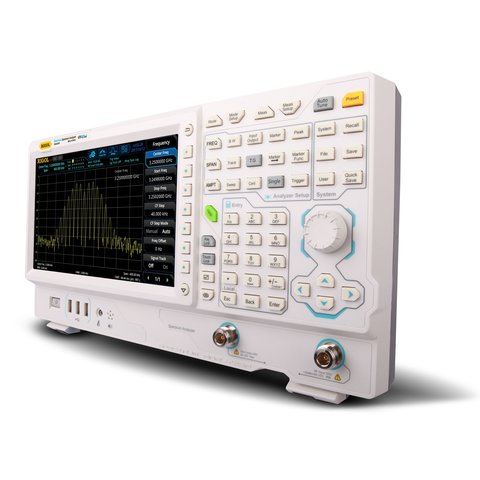

RIGOL RSA3030
Código: 890204
RIGOL RSA3030
Información general
Descripción
Características
Entrega
Pago
Garantía
USD 3999.00
Comunicarse
con asesor
con asesor
Información general
8 kg Garantía: 36 meses
Analizador de espectro con frecuencia 3 GHz y tecnología UltraReal, que combina las funciones de un analizador de espectro convencional (GPSA) y analizador de espectro en tiempo real (RTSA). Leer más
Ahorrar con mayoreo
Avisar sobre disminución de precio
Descripción
RIGOL RSA3030 es un analizador de espectro con tecnología UltraReal, que combina las funciones de un analizador de espectro convencional (GPSA) y analizador de espectro en tiempo real (RTSA). En el modo de medición en tiempo real permite medir y reflejar el espectro en el rango de hasta 40 MHz y captar señales con longitud mínima 7.45 µs.
Particularidades
- Tecnología UltraReal.
- Modos de funcionamiento: analizador de espectro convencional (GPSA) y analizador de espectro en tiempo real (RTSA).
- Rango de frecuencias de hasta 3 GHz.
- Varias funciones de medición.
- Diferentes modos de disparo (incluyendo disparo por la máscara).
- 7 modos de visualización en el modo real.
- Pantalla táctil capacitiva de 10.1”.
- Interfaces: USB, LAN, HDMI.
Video
Datos técnicos
| Caaracterísticas | Parámetros | Valores | |||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Para todos los modos de mediciones | |||||||||||||||||||||||||||||||||||||
| Frecuencia | Rango de frecuencias | de 9 kHz a 3.0 GHz | |||||||||||||||||||||||||||||||||||
| Fuente de frecuencia de referencia | Frecuencia de referencia | 10 MHz | |||||||||||||||||||||||||||||||||||
| Precisión después de calibración inicial | Estándar | <1 ppm | |||||||||||||||||||||||||||||||||||
| Opción OCXO-C08 | <0.1 ppm | ||||||||||||||||||||||||||||||||||||
| Estabilidad térmica de fuente de frecuencia de referencia (0~50 °C) | Estándar |
<0.5 ppm | |||||||||||||||||||||||||||||||||||
| Opción OCXO-C08 | <0.005 ppm | ||||||||||||||||||||||||||||||||||||
| Índice de envejecimiento | Estándar | <1 ppm/año | |||||||||||||||||||||||||||||||||||
| Opción OCXO-C08 | <0.03 ppm/año | ||||||||||||||||||||||||||||||||||||
| Modo estándar (GPSA) | |||||||||||||||||||||||||||||||||||||
| Frecuencia | Marcador de frecuencia | Resolución | banda/(número de puntos de barrido - 1) | ||||||||||||||||||||||||||||||||||
| Error de medición |
±(marcador de lector de frecuencia × precisión de frecuencia de referencia + 1% × banda + 10% × anchura de banda de resolución + resolución de marcador de frecuencia) | ||||||||||||||||||||||||||||||||||||
| Contador de frecuencia | Resolución |
1 Hz | |||||||||||||||||||||||||||||||||||
| Error |
±(marcador de lector de frecuencia × precisión de frecuencia de referencia + resolución de contador) | ||||||||||||||||||||||||||||||||||||
| Ancho de banda de frecuencias | Rango | 0 Hz, 100 Hz hasta frecuencia máxima (estándar) 0 Hz, 10 Hz hasta frecuencia máxima (opción RSA3000-BW1) |
|||||||||||||||||||||||||||||||||||
| Resolución |
2 Hz | ||||||||||||||||||||||||||||||||||||
| Error |
± banda/(número de puntos de barrido - 1) | ||||||||||||||||||||||||||||||||||||
| Densidad de ruidos de fase (de 20℃ a 30℃，fc = 500 MHz) | 1 kHz | <-90 dBc/Hz (típica) | |||||||||||||||||||||||||||||||||||
| 10 kHz | <-100 dBc/Hz, <-102 dBc/Hz (típica) | ||||||||||||||||||||||||||||||||||||
| 100 kHz | <-100 dBc/Hz, <-102 dBc/Hz (típica) | ||||||||||||||||||||||||||||||||||||
| 1 MHz | <-110 dBc/Hz, <-112 dBc/Hz (típica) | ||||||||||||||||||||||||||||||||||||
| Ancho de banda | Resolución del ancho de banda (-3 dB) | de 10 Hz a 3 MHz, en secuencia 1-3-10 (estándar) de 1 Hz a 10 MHz, en secuencia 1-3-10 (opción RSA3000-BW1) |
|||||||||||||||||||||||||||||||||||
| Precisión RBW | <5% | ||||||||||||||||||||||||||||||||||||
| Selectividad (60 dB: 3 dB) | <5:1 | ||||||||||||||||||||||||||||||||||||
| Ancho de banda de video (-3 dB) | de 1 Hz a 10 MHz, en secuencia 1-3-10 | ||||||||||||||||||||||||||||||||||||
| Resolución de ancho de banda (-6 dB) (opción RSA3000- EMC) | 200 Hz, 9 kHz, 120 kHz, 1 MHz | ||||||||||||||||||||||||||||||||||||
| Amplitud | Rango de mediciones (fc ≥ 10 MHz) | Rango | DANL to +30 dBm | ||||||||||||||||||||||||||||||||||
| Nivel seguro máximo en la entrada | Voltaje DC | 50 V | |||||||||||||||||||||||||||||||||||
| Potencia CW RF | +30 dBm, atenuación ≥ 40 dB, preamplificador apagado | ||||||||||||||||||||||||||||||||||||
| -10 dBm, atenuación = 20 dB, preamplificador encendido | |||||||||||||||||||||||||||||||||||||
| Nivel máximo peligroso de potencia CW RF | +33 dBm (2 W) | ||||||||||||||||||||||||||||||||||||
| Nivel promedio de ruido (DANL) (atenuación = 0 dB, mediación ≥ 50, generador de seguimiento apagado, normalizadohasta 1 Hz, 20℃ to 30℃, impedancia de entrada = 50 Ω) |
Preamplificador apagado | ||||||||||||||||||||||||||||||||||||
| de 9 kHz a 100 kHz | <-120 dBm (típico) | ||||||||||||||||||||||||||||||||||||
| de 100 kHz a 20 MHz | <-135 dBm, <-140 dBm (típico) | ||||||||||||||||||||||||||||||||||||
| de 20 MHz a 2.7 GHz | <-138 dBm, <-141 dBm (típico) | ||||||||||||||||||||||||||||||||||||
| de 2.7 GHz a 3.0 GHz | <-136 dBm, <-141 dBm (típico) | ||||||||||||||||||||||||||||||||||||
| Preamplificador encendido | |||||||||||||||||||||||||||||||||||||
| de 100 kHz a 20 MHz | <-152 dBm, <-160 dBm (típico) | ||||||||||||||||||||||||||||||||||||
| de 20 MHz a 2.7 GHz | <-158 dBm, <-161 dBm (típico) | ||||||||||||||||||||||||||||||||||||
| de 2.7 GHz a 3.0 GHz | <-156 dBm, <-161 dBm (típico) | ||||||||||||||||||||||||||||||||||||
| Respuesta de frecuencia | Preamplificador apagado (atenuación = 10 dB, relativo a 50 MHz, de 20℃ a 30℃) | ||||||||||||||||||||||||||||||||||||
| de 100 kHz a 3.0 GHz | <0.7 dB, <0.5 dB (típico) | ||||||||||||||||||||||||||||||||||||
| Preamplificador encendido (atenuación = 0 dB, relativo a 50 MHz, de 20℃ a 30℃) | |||||||||||||||||||||||||||||||||||||
| de 100 kHz a 3.0 GHz | <1.0 dB, <0.5 dB (típico) | ||||||||||||||||||||||||||||||||||||
| Visualización de nivel | Escala logarítmica | de 1 dB a 200 dB | |||||||||||||||||||||||||||||||||||
| Escala lineal | de 0 hasta nivel de referencia | ||||||||||||||||||||||||||||||||||||
| Número de puntos de visualización | 801 | ||||||||||||||||||||||||||||||||||||
| Número de trazos | 6 | ||||||||||||||||||||||||||||||||||||
| Detector de trazos | normal, cresta positiva, cresta negativa, muestreo, valor eficaz verdadero promedio, voltaje promedio, cuasicresta (opción RSA3000-EMC) | ||||||||||||||||||||||||||||||||||||
| Operaciones con trazos | grabación continua, retención de máximo, retención de mínimo, promedio, visualización, eliminación | ||||||||||||||||||||||||||||||||||||
| Escala de medición | dBm, dBmV, dBμV, nV, μV, mV, V, nW, μW, mW, W | ||||||||||||||||||||||||||||||||||||
| Atenuador | Coeficiente de atenuación | de 0 dB a 50 dB, con el paso 1 dB | |||||||||||||||||||||||||||||||||||
| Error de conmutación (fc=50 MHz, relativo a 10 dB, preamplificador apagado): | <0,3 dB | ||||||||||||||||||||||||||||||||||||
| Error de amplitud absoluto (fc=50 MHz, preamplificador apagado, atenuación = 10 dB, nivel de señal de entrada -10 dBm, de 20℃ a 30℃) |
<0,3 dB | ||||||||||||||||||||||||||||||||||||
| Nivel de referencia | Escala logarítmica | de -170 dBm a +30 dBm con el paso 0,01 dB | |||||||||||||||||||||||||||||||||||
| Escala lineal | de 707 pV a 7,07 V; resolución 0,11% | ||||||||||||||||||||||||||||||||||||
| Nivel de incertidumbre | 1.0 dB | ||||||||||||||||||||||||||||||||||||
| Incertidumbre de conmutación RBW | de 1 Hz a 1 MHz | <0.1 dB | |||||||||||||||||||||||||||||||||||
| 3 MHz, 10 MHz | <0.3 dB | ||||||||||||||||||||||||||||||||||||
| Preamplificador (opción RSA3000-PA) | Rango de frecuencias | de 100 kHz a 3.0 GHz | |||||||||||||||||||||||||||||||||||
| Amplificación | 20 dB (nominal) | ||||||||||||||||||||||||||||||||||||
| VSWR (atenuación ≥10 dB, preamplificador apagado) | 300 kHz to 3.0 GHz | <1.6 (nominal) | |||||||||||||||||||||||||||||||||||
| Distorciones armónicas de 2-o nivel (SHI) | fc ≥ 50 MHz, nivel de señal de entrada = -20 dBm, atenuación = 0 dB, preamplificador apagado |
SHI : +45 dBm | |||||||||||||||||||||||||||||||||||
| Distorsión de intermodulación de 3-er nivel (TOI) | fc ≥ 50 MHz, nivel en la entrada = -20 dBm, atenuación = 0 dB, preamplificador apagado |
TOI: +10 dBm, +15 dBm (típica) | |||||||||||||||||||||||||||||||||||
| 1 dB compresión de amplificación (P1dB) | fc ≥ 50 MHz, atenuación = 0 dB, preamplificador apagado |
0 dBm (norminal) | |||||||||||||||||||||||||||||||||||
| Interferencias residuales propias | terminal de entrada 50 Ω, atenuación = 0 dB, de 20℃ a 30℃ |
<-90 dBm, <-100 dBm (típico) | |||||||||||||||||||||||||||||||||||
| Exploración | Tiempo de exploración | intervalo igual a cero | de 1 μs a 6,000 s | ||||||||||||||||||||||||||||||||||
| span ≥ 10 Hz | de 1 ms a 4,000 s | ||||||||||||||||||||||||||||||||||||
| Incertidumbre de tiempo de exploración | intervalo igual a cero (tiempo de exploración > 1 ms) | 5% (nominal) | |||||||||||||||||||||||||||||||||||
| span ≥ 10 Hz, RBW ≥ 1 kHz | 5% (nominal) | ||||||||||||||||||||||||||||||||||||
| Modo de exploración | continua, unitaria | ||||||||||||||||||||||||||||||||||||
| Disparo | Fuente de disparo | libre, externa 1, externa 2, video | |||||||||||||||||||||||||||||||||||
| Retraso de disparo | intervalo igual a cero | de 0 a 500 ms | |||||||||||||||||||||||||||||||||||
| span ≥ 10 Hz | de 0 a 500 ms | ||||||||||||||||||||||||||||||||||||
| Modo de análisis de espectro en el tiempo real (RTSA) | |||||||||||||||||||||||||||||||||||||
| Parámetros RTSA |
Análisis de ancho de banda en tiempo real | Estándar | 10 MHz | ||||||||||||||||||||||||||||||||||
| Opción RSA3000-B25 | 25 MHz | ||||||||||||||||||||||||||||||||||||
| Opción RSA5000-B40 | 40 MHz | ||||||||||||||||||||||||||||||||||||
| Duración mínima de señal para 100% POI con precisión completa | Estándar |
9.3 μs | |||||||||||||||||||||||||||||||||||
| Opción RSA5000-B25 | 7.82 μs | ||||||||||||||||||||||||||||||||||||
| Opción RSA5000-B40 | 7.45 μs | ||||||||||||||||||||||||||||||||||||
| Duración mínima de señal para 100% POI con RBW distinta |
|
||||||||||||||||||||||||||||||||||||
| Detector de grabaciones | cresta positiva, cresta negativa, muestreo, promedio | ||||||||||||||||||||||||||||||||||||
| Número de trazos (grabaciones) | 6 | ||||||||||||||||||||||||||||||||||||
| Tipo de ventana | Hanning, Blackman-Harris, rectangular, con cumbre plana, Kaiser, Gaussian | ||||||||||||||||||||||||||||||||||||
| Resolución por el ancho de banda (para ventana Kaiser) | garantiza 6 RBW para cada ventana, excepto rectangular | ||||||||||||||||||||||||||||||||||||
| Intervalo | Anchura mínima de banda / Anchura máxima de banda | ||||||||||||||||||||||||||||||||||||
| 40 MHz | 100 kHz / 3,21 MHz | ||||||||||||||||||||||||||||||||||||
| 25 MHz | 62,8 kHz / 2,01 MHz | ||||||||||||||||||||||||||||||||||||
| 10 MHz | 25,1 kHz / 804 kHz | ||||||||||||||||||||||||||||||||||||
| 1 MHz | 2,51 kHz / 80,4 kHz | ||||||||||||||||||||||||||||||||||||
| 100 kHz | 251 Hz / 8,04 kHz | ||||||||||||||||||||||||||||||||||||
| Frecuencia de cuantificación máxima | 51.2 MSa/s | ||||||||||||||||||||||||||||||||||||
| Valor de FFT | 146,484/s (norminal) | ||||||||||||||||||||||||||||||||||||
| Número de marcadores | 8 | ||||||||||||||||||||||||||||||||||||
| Resolución de amplitud | 0.01 dB | ||||||||||||||||||||||||||||||||||||
| Punto de frecuencia | 801 | ||||||||||||||||||||||||||||||||||||
| Tiempo de recolección de datos | frecuencia de cuantificación máxima |
>156.5 μs | |||||||||||||||||||||||||||||||||||
| Amplitud | Regularidad de amplitud | ±0.5 dB (nominal) | |||||||||||||||||||||||||||||||||||
| SFDR | <-50 dBc/Hz (típico) | ||||||||||||||||||||||||||||||||||||
| Densidad | Rango de probabilidad | 0 to 100% (con el paso 0.1%) | |||||||||||||||||||||||||||||||||||
| Intervalo mínimo | 5 kHz | ||||||||||||||||||||||||||||||||||||
| Duración de persistencia | de 32 ms a 10 s | ||||||||||||||||||||||||||||||||||||
| Espectrograma | Profundidad de historia | 8,192 | |||||||||||||||||||||||||||||||||||
| Rango dinámico cubierto por el color Bitmap | 200 dB | ||||||||||||||||||||||||||||||||||||
| PVT | Tiempo mínimo de recolección de datos | 187.9 μs | |||||||||||||||||||||||||||||||||||
| Tiempo máximo de recolección de datos | 40 s | ||||||||||||||||||||||||||||||||||||
| Disparo | Fuente de disparo |
libre, externa 1, externa 2, potencia (tiempo), FMT | |||||||||||||||||||||||||||||||||||
| FMT | Diagrama de disparo | densidad, espectrograma, normal, PVT | |||||||||||||||||||||||||||||||||||
| Resolución de disparo | 0.5 dB (nominal) | ||||||||||||||||||||||||||||||||||||
| Criterios de disparo | entra, sale, adentro, afuera, entra-sale, sale-entra | ||||||||||||||||||||||||||||||||||||
| Entradas/Salidas | Enchufes en el panel frontal | Entrada RF | Enchufe tipo N (hembra) Impedancia 50 Ω (nominal) |
||||||||||||||||||||||||||||||||||
| Entrada de generador de seguimiento (TG) | Enchufe tipo N (hembra) Impedancia 50 Ω (nominal) |
||||||||||||||||||||||||||||||||||||
| Señal de referencia interna/externa | Señal de referencia interna | Frecuencia10 MHz Nivel de salida de +3 dBm a +10 dBm, +7 dBm (típico) Enchufe BNC (hembra) Impedancia 50 Ω (nominal) |
|||||||||||||||||||||||||||||||||||
| Señal de referencia externa | Frecuencia 10 MHz ± 5 ppm Nivel de entrada de 0 dBm a +10 dBm Enchufe BNC (hembra) Impedancia 50 Ω (nominal) |
||||||||||||||||||||||||||||||||||||
| Entrada/salida para disparo externo | Entrada para disparo externo 1 | Enchufe BNC (hembra) Impedancia ≥1 kΩ (nominal) Nivel 5 V TTL |
|||||||||||||||||||||||||||||||||||
| Entrada/salida para disparo externo 2 | Enchufe BNC (hembra) Impedancia (entrada de disparo externo) ≥1 kΩ (nominal) Impedancia (salida de disparo externo) 50 Ω (nominal) Nivel 5 V TTL |
||||||||||||||||||||||||||||||||||||
| Salida IF | Frecuencia 430 MHz ± 20 MHz (nominal) Enchufe SMB (macho) Impedancia 50 Ω (nominal) |
||||||||||||||||||||||||||||||||||||
| Interfaces de comunicación | USB Host (4 puertos) | Enchufe A plug versión 2.0 | |||||||||||||||||||||||||||||||||||
| USB Device | Enchufe B plug versión 2.0 | ||||||||||||||||||||||||||||||||||||
| LAN | Enchufe 100/1000Base, RJ-45 Protocolo LXI Core 2011 Device |
||||||||||||||||||||||||||||||||||||
| HDMI | Enchufe A plug Protocolo HDMI 1.4b |
||||||||||||||||||||||||||||||||||||
| Generales | Pantalla | Tipo | pantalla táctil capacitiva (multi-touch) | ||||||||||||||||||||||||||||||||||
| Resolución | 1024 × 600 píxels | ||||||||||||||||||||||||||||||||||||
| Tamaño de pantalla | 10.1'' | ||||||||||||||||||||||||||||||||||||
| Colores | 24 bit | ||||||||||||||||||||||||||||||||||||
| Impresoras soportadas | impresora de red | ||||||||||||||||||||||||||||||||||||
| Memoria | Almacenamiento interno | 512 MB (nominal) | |||||||||||||||||||||||||||||||||||
| Almacenamiento externo | Memorias USB (no incluidas) | ||||||||||||||||||||||||||||||||||||
| Alimentación | Voltaje de entrada, AC | de 100 V a 240 V (nominal) | |||||||||||||||||||||||||||||||||||
| Frecuencia AC | de 45 Hz a 440 Hz | ||||||||||||||||||||||||||||||||||||
| Consumo de potencia | 55 W (típico), máx. 90 W con todas las opciones | ||||||||||||||||||||||||||||||||||||
| Dimensiones | 410 mm × 224 mm × 135 mm (16.14'' × 8.82'' × 5.32'') | ||||||||||||||||||||||||||||||||||||
| Peso | 4.65 kg (10.25 lb) | ||||||||||||||||||||||||||||||||||||
Contenido del paquete
- Analizador de espectro RIGOL RSA3030 — 1 ud.
- Cable de alimentación — 1 ud.
- Guía rápida — 1 ud.
El fabricante se reserva el derecho a cambiar el contenido del paquete, el aspecto exterior y las características del producto. Para mayor información contacte con nuestro personal de las ventas.
