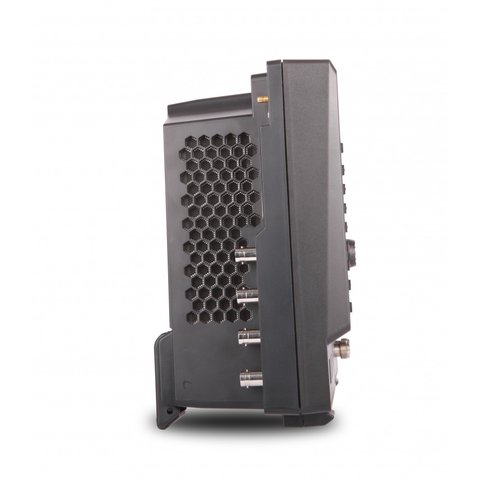

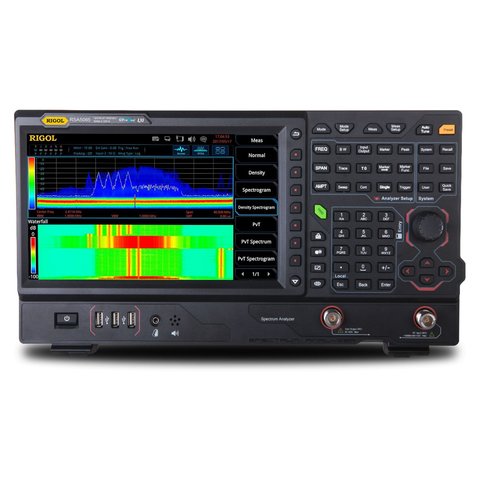

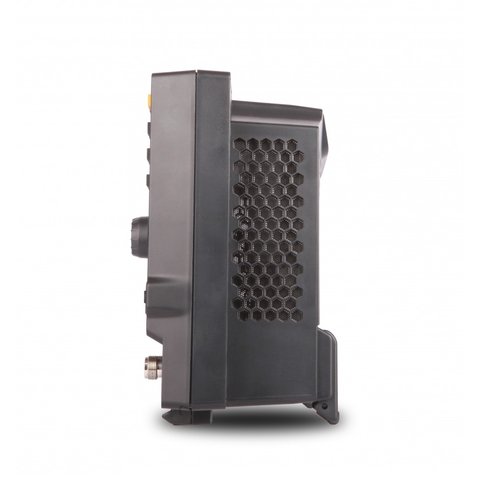

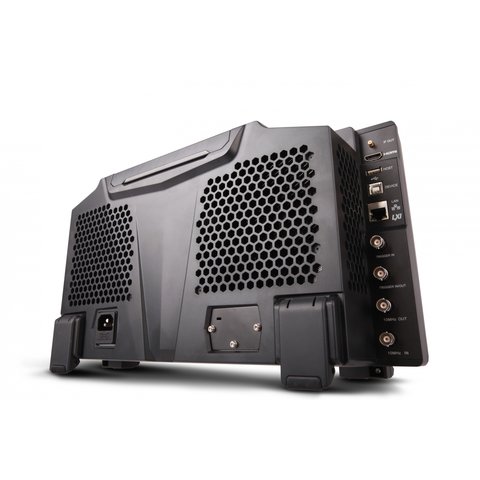

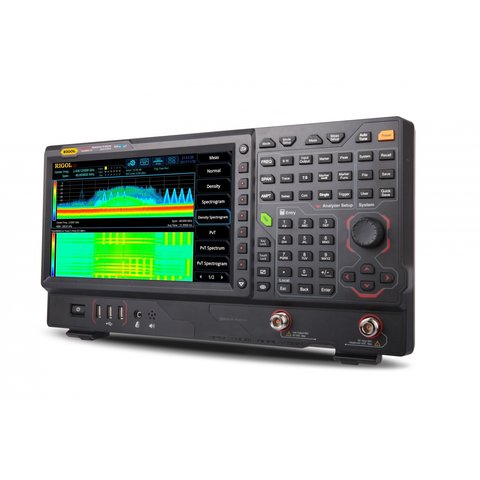

Analizador de espectro RIGOL RSA5032
Código: 874609
Analizador de espectro RIGOL RSA5032
Información general
Descripción
Características
Entrega
Pago
Garantía
USD 6999.00
Información general

4.65 kg Garantía: 36 meses
El dispositivo escanea el espectro completo en el rango de 9 kHz a 3.2 GHz con frecuencia de muestreo máxima 51.2 MS/s. Leer más
USD 6999.00
Ahorrar con mayoreo
Descripción
RIGOL RSA5032 es un analizador de espectro que permite trabajar en tiempo real (7.45µs 100% POI), visualizar simultáneamente muchos datos y posee avanzadas funciones de disparo, lo que permite al usuario rápidamente captar, identificar y analizar eventos complejos. El dispositivo escanea el espectro completo en el rango de 9 kHz a 3.2 GHz con frecuencia de muestreo máxima 51.2 MS/s.
Es una herramienta perfecta para ingenieros que trabajan con tecnologías RF (WiFi, Bluetooth, etc.).
Particularidades
- Tecnología Ultra-Real.
- Frecuencia de hasta 3,2 GHz.
- Nivel medio de ruidos propios (DANL): <-165 dBm (típico).
- Ruido de fase <-108 dBn/Hz (típico).
- Error de medición de nivel <0.8 dB.
- Resolución mínima por el ancho de banda (RBW) 1 Hz.
- Filtro EMC y detector de cuasicresta.
- Diferentes funciones de medición.
- Múltiples modos de medición.
- Ancho de banda para análisis en el tiempo real de hasta 40 MHz.
- Varios modos de disparo.
- Densidad, espectrograma y otros modos de visualización opcionales en el software.
- Pantalla táctil de 10.1".
- USB, LAN, HDMI y otras interfaces de comunicación y visualización.
Tabla comparativa de características técnicas
RSA5032 | RSA5065 | |
---|---|---|
Rango de frecuencias | 9 kHz – 3.2 GHz | 9 kHz – 6.5 GHz |
Nivel medio de ruidos propios (DANL) | <-165 dBm (típico) | |
Ruido de fase | <-108 dBn/Hz (típico) | |
Ancho de banda en tiempo real | de hasta 40 MHz | |
Resolución por el ancho de banda | 1 Hz – 10 MHz | |
Mínimo 100% POI | 7,45 µs | |
Datos generales | ||
Alimentación | 100 V – 240 V (valor nominal) | |
Pantalla | LCD táctil de 10.1" | |
Dimensiones | 410 × 224 × 135 mm | |
Peso | 4,65 kg |
Datos técnicos
Todos los modos de mediciones
Frecuencia de referencia interna | |
---|---|
Frecuencia de referencia | 10 MHz |
Precisión | ±[(tiempo pasado desde calibración anterior × velocidad de envejecimiento) + estabilidad de temperatura + precisión de calibración] |
Precisión de calibración inicial | Estándar: < 1 ppm |
Estabilidad de temperatura | 0℃ – 50℃ , con valor de referencia 25℃. Estándar: <0.5 ppm |
Velocidad de envejecimiento | Estándar: <1 ppm/año |
Modo de uso general (GPSA)
Frecuencia
Precisión de lectura de frecuencia | ||
Resolución de frecuencia marcada | intervalo/(número de puntos de exploración - 1) | |
Incertidumbre de frecuencia marcada | ±(lectura de frecuencia marcada × precisión de frecuencia de referencia + 1% × intervalo + 10% × resolución por el ancho de banda + resolución de frecuencia marcada) | |
Frecuencímetro | ||
Resolución | 1 Hz | |
Incertidumbre | ±(lectura de frecuencia marcada × precisión de frecuencia de referencia + resolución de frecuencímetro) | |
Intervalo de frecuencia | ||
Rango | 0 Hz, 10 Hz hasta frecuencia máxima | |
Resolución | 2 Hz | |
Incertidumbre | ±intervalo/(número de puntos de exploración - 1) | |
Ruido de fase SSB | ||
20℃ – 30℃,fc = 500 MHz | ||
Señal de frecuencia de referencia | 1 kHz | <-95 dBn/Hz (típico) |
10 kHz | <-106 dBn/Hz, <-108 dBn/Hz (típico) | |
100 kHz | <-106 dBn/Hz, <-108 dBn/Hz (típico) | |
1 MHz | <-115 dBn/Hz, <-117 dBn/Hz (típico) | |
![]() |
||
FM residual | ||
20℃ - 30℃ , RBW = VBW = 1 kHz | ||
FM residual | <10 Hz (valor nominal) | |
Ancho de banda | ||
Resolución por el ancho de banda (-3 dB) | 1 Hz - 10 MHz, sucesivamente 1-3-10 | |
Precisión de RBW | <5% (valor nominal) | |
Resolución por el filtro de coeficiente de forma (60 dB: 3 dB) | <5 (valor nominal) | |
Ancho de banda por señal de video (-3 dB) | 1 Hz - 10 MHz, sucesivamente 1-3-10 | |
Resolución por el ancho de bando (-6 dB) | 200 Hz, 9 kHz, 120 kHz, 1 MHz |
Amplitud
Rango de mediciones | |||||
Rango | fc ≥ 10 MHz | ||||
DANL hasta +30 dBm | |||||
Nivel máximo seguro de entrada | |||||
Voltaje DC | 50 V | ||||
Potencia de RF en el modo continuo | +30 dBm, atenuación ≥ 40 dB, preamplificador apagado | ||||
-10 dBm, atenuación = 20 dB, preamplificador encendido | |||||
Nivel máximo de daños | |||||
Potencia de RF en el modo continuo | +33 dBm (2 W) | ||||
![]() ![]() |
|||||
Nivel medio de ruidos reflejado (DANL) | |||||
RSA5032 | RSA5032-TG | RSA5065 | RSA5065-TG | ||
Preamplificador apagado | 9 kHz – 100 kHz | <-120 dBm (típico) | <-120 dBm (típico) | ||
100 kHz – 20 MHz | <-135 dBm, <-140 dBm (típico) | <-135 dBm, <-140 dBm (típico) | |||
20 MHz – 1.5 GHz | <-142 dBm, <-145 dBm (típico) | <-142 dBm, <-145 dBm (típico) | |||
1.5 GHz – 2.7 GHz | <-140 dBm, <-143 dBm (típico) | <-140 dBm, <-143 dBm (típico) | |||
2.7 GHz – 3.2 GHz | <-138 dBm, <-141 dBm (típico) | <-138 dBm, <-141 dBm (típico) | |||
3.2 GHz – 5.5 GHz | <-138 dBm, <-143 dBm (típico) | ||||
5.5 GHz – 6.5 GHz | <-136 dBm, <-141 dBm (típico) | ||||
Preamplificador encendido | 100 kHz – 20 MHz | <-152 dBm, <-160 dBm (típico) | <-152 dBm, <-160 dBm (típico) | ||
20 MHz – 1.5 GHz | <-162 dBm, <-165 dBm (típico) | <-162 dBm, <-165 dBm (típico) | |||
1.5 GHz – 2.7 GHz | <-160 dBm, <-163 dBm (típico) | <-160 dBm, <-163 dBm (típico) | |||
2.7 GHz – 3.2 GHz | <-158 dBm, <-161 dBm (típico) | <-158 dBm, <-161 dBm (típico) | |||
3.2 GHz – 5.5 GHz | <-156 dBm, <-161 dBm (típico) | ||||
5.5 GHz – 6.5 GHz | <-154 dBm, <-159 dBm (típico) | ||||
![]() ![]() |
|||||
Visualización de nivel | |||||
Escala logarítmica | 1 dB - 200 dB | ||||
Escala lineal | de 0 hasta nivel de referencia | ||||
Número de puntos a reflejar | 801 | ||||
Número de grabaciones | 6 | ||||
Detector de grabaciones | normal, cresta positiva, cresta negativa, muestreo, RMS promedio, voltaje promedio, quasicresta | ||||
Funciones de grabación | clear write, max hold, min hold, promedio, view, blank | ||||
Unidades de medición | dBm, dBmV, dBμV, nV, μV, mV, V, nW, μW, mW, W | ||||
Respuesta en frecuencia | |||||
RSA5032 | RSA5032-TG | RSA5065 | RSA5065-TG | ||
atenuación = 10 dB, relativo a 50 MHz, 20℃ – 30℃ | |||||
Preamplificador apagado | 100 kHz – 3.2 GHz | <0.5 dB, <0.3 dB (típico) | <0.5 dB, <0.3 dB (típico) | ||
3.2 GHz – 6.5 GHz | <0.7 dB, <0.5 dB (típico) | ||||
atenuación = 0 dB, relativo a 50 MHz, 20℃ – 30℃ | |||||
Preamplificador encendido | 100 kHz – 3.2 GHz | <0.7 dB, <0.3 dB (típico) | <0.7 dB, <0.3 dB (típico) | ||
3.2 GHz – 6.5 GHz | <0.9 dB, <0.5 dB (típico) | ||||
![]() ![]() |
|||||
Incertidumbre de atenuación de entrada | |||||
Rango de ajustes | 0 dB – 50 dB, con el paso 1 dB | ||||
Incertidumbre | fc = 50 MHz, relativo a 10 dB, preamplificador apagado, 20℃ – 30℃ | ||||
<0.3 dB | |||||
![]() ![]() |
|||||
Precisión absoluta de amplitud | |||||
Incertidumbre | fc = 50 MHz, detector de cresta, preamplificador apagado, atenuación = 10 dB, nivel de señal de entrada = -10 dBm, 20℃ – 30℃ | ||||
<0.3 dB | |||||
Nivel de referencia | |||||
Rango | Escala logarítmica | -170 dBm – +30 dBm, con el paso 0.01 dB | |||
Escala lineal | 707 pV – 7.07 V, resolución 0.11% (0.01 dB) | ||||
RBW Switching | |||||
Incertidumbre | 1 Hz – 1 MHz: <0.1 dB | ||||
3 MHz, 10 MHz: <0.3 dB | |||||
Incertidumbre de medición de nivel | |||||
nivel de probabilidad de confianza 95%, S/N > 20 dB, RBW = VBW = 1 kHz, preamplificador apagado, atenuación = 10 dB, -50 dBm < nivel de entrada ≤ 0 dBm, fc > 10 MHz, 20℃ – 30℃ | |||||
Incertidumbre de medición de nivel | <0.8 dB (valor nominal) | ||||
![]() |
|||||
Entrada RF VSWR | |||||
RSA5032 | RSA5032-TG | RSA5065 | RSA5065-TG | ||
VSWR | 300 kHz – 3.2 GHz | <1.6 (valor nominal) | <1.6 (valor nominal) | ||
3.2 GHz – 6.5 GHz | <1.8 (valor nominal) | ||||
![]() ![]() |
|||||
Distorsión | |||||
Intercepción de componentes de segunda armónica (SHI) | fc ≥ 50 MHz, nivel de señal de entrada = -20 dBm, atenuación = 0 dB, preamplificador apagado | ||||
+45 dBm | |||||
Intercepción de componentes de tercer nivel (–I) | fc ≥ 50 MHz, dos -20 dBm tonos con 200 kHz, atenuación = 0 dB, preamplificador apagado | ||||
+11 dBm, +15 dBm (típico) | |||||
Distorsiones de amplitud 1 dB (P1dB) | fc ≥ 50 MHz, atenuación = 0 dB, preamplificador apagado | ||||
0 dBm (valor nominal) | |||||
![]() |
|||||
Señal parásita de salida | |||||
Respuesta residual | entrada se interrumpe con carga 50 Ω, atenuación = 0 dB, 20℃ – 30℃ | ||||
<-90 dBm, <-100 dBm (típico) | |||||
Frecuencia intermedia | <-60 dBn | ||||
Entrada parásita | mixer level = -30 dBm | ||||
<-60 dBn |
Exploración
Tiempo de exploración | intervalo ≥ 10 Hz | 1 ms – 4,000 s |
intervalo nulo | 1 μs – 6,000 s | |
Incertidumbre de tiempo de exploración | intervalo ≥ 10 Hz, RBW ≥ 1 kHz | 5% (valor nominal) |
intervalo nulo (tiempo de exploración > 1 ms) | 5% (valor nominal) | |
Tipo de exploración | prolongada, unitaria |
Disparo
Fuente de disparo | free run, externo 1, externo 2, video | |
Retraso de disparo | intervalo ≥ 10 Hz | 0 – 500 ms |
intervalo nulo | 0 – 500 ms |
Modo de análisis de espectro en el tiempo real (RTSA)
Análisis de ancho de banda en tiempo real | 25 MHz | ||
Duración mínima de señal para 100% POI con precisión completa | 7.45 μs | ||
Detector de grabaciones | cresta positiva, cresta negativa, muestreo, promedio | ||
Número de grabaciones | 6 | ||
Tipo de ventana | Hanning, Blackman-Harris, rectangular, con cumbre plana, Kaiser, Gauss | ||
Resolución por el ancho de banda | Intervalo | Ancho de banda mínimo | Ancho de banda máximo |
40 MHz | 100 kHz | 3.21 MHz | |
25 MHz | 62.8 kHz | 2.01 MHz | |
10 MHz | 25.1 kHz | 804 kHz | |
1 MHz | 2.51 kHz | 80.4 kHz | |
100 kHz | 251 Hz | 8.04 kHz | |
Frecuencia de cuantificación máxima | 51.2 MS/s | ||
Valor de FFT | 146,484/s (valor nominal) | ||
Número de marcadores | 8 | ||
Resolución de amplitud | 0.01 dB | ||
Punto de frecuencia | 801 | ||
Tiempo de recolección de datos | >156.5 µs (frecuencia de cuantificación máxima) | ||
Amplitud | |||
Regularidad de amplitud | <0.5 dB (valor nominal) | ||
SFDR | <-60 dBn (típico) | ||
Densidad UltraReal | |||
Rango de probabilidad | 0 – 100% (con el paso 0.1%) | ||
Intervalo mínimo | 5 kHz | ||
Duración de persistencia | 32 ms – 10 s | ||
Espectrograma UltraReal | |||
Profundidad de historia | 8,192 | ||
Rango dinámico cubierto por el color Bitmap | 200 dB | ||
UltraReal PVT | |||
Tiempo mínimo de recolección de datos | 187.9 µs | ||
Tiempo máximo de recolección de datos | 40 s | ||
Disparo | |||
Fuente de disparo | free run, externo 1, externo 2, potencia, FMT | ||
UltraReal FMT | |||
Diagrama de disparo | densidad, espectrograma, normal, PVT | ||
Resolución de disparo | 0.5 dB (valor nominal) | ||
Criterios de disparo | enter, leave, inside, outside, enter-leave, leave-enter |
Contenido del paquete
- Analizador de espectro RIGOL RSA5032 — 1 ud.
- Cable de alimentación — 1 ud.
El fabricante se reserva el derecho a cambiar el contenido del paquete, el aspecto exterior y las características del producto. Para mayor información contacte con nuestro personal de las ventas.
