RIFF Box 2 es una herramienta especial que permite compatibilizar diferentes tipos de protocolos de comunicación.
Cómo preparar la caja RIFF Box para poder trabajar con la conexión ISP
RIFF Box 2 – Posibilidades de hardware:
- Procesador de dos núcleos Cortex-M4 MCU @ 204MHz
- Puerto USB para conectar la caja al ordenador. Velocidad: alta (480 Mbit/s)
- Puerto USB para conectar la caja al dispositivo (Host). Velocidad: velocidad completa (48 Mbit/s)
- Interfaz SD/MMC con soporte para el bus de 1 bit (DAT0) y 4 bit (DAT0-DAT3) y SD_CLK de hasta 52 MHz
- Interfaz UART
- Función de chequeo inteligente RIFF™
- 23 líneas GPIO con nivel ajustable (de 1.65V a 3.6V), compatibles con diferentes dispositivos y protocolos, tales como NAND, SPI, I2C, etc.
- 4 líneas GPIO fijas de 3.3V
RIFF Box 2 - Particularidades de interfaz:
- Conector de 20 pines tipo "macho":
- Interfaz JTAG: TRST, TDI, TMS, TCK, RTCK, TDO y NRST
- Interfaz SWD (Serial Wire Debug): SWCLK, SWDIO (SWDIO y SWCLK se colocan sobre los pines TMS y TCK)
- Conector de 30 pines tipo "macho":
- Interfaz SD/MMC de 1/4bit @ 52MHz
- 23 líneas GPIO con nivel ajustable (de 1.65V a 3.6V)
- Puerto USB de alta velocidad para conectar la caja al ordenador @ (480 Mbit/s), aprox.20 MB/s
- Puerto USB para conectar la caja al dispositivo @ velocidad completa (48 Mbit/s), aprox. 1.5-2 MB/s
- Enchufe RJ-45:
- 6.1 Función de chequeo inteligente RIFF™
- 6.2 Puerto UART
- 6.3 4 líneas GPIO fijas de 3.3V
RIFF Box 2 - Actializaciones de SD/MMD soportadas:
Actualización de 1.0 hasta 1.7 (para MMC: v4.0, v4.1, v4.2, v4.3, v4.41, v4.5, v4.51, v5.0) y posteriores
RIFF Box 2 - Procesadores JTAG soportados *:
- ARM7
- ARM920
- ARM926
- ARM946
- ARM7EJS
- ARM11
- CORTEX-A5
- CORTEX-A8
- CORTEX-A9
- CORTEX-A15
- OMAP3430
- OMAP3630
- OMAP4430
- TEGRA2 (CORTEX-A9)
- TEGRA2 (ARM7)
- QUALCOMM S3 (ARM7, ARM11, SCORPION)
- QUALCOMM S4 (ARM7, ARM11, SCORPION)
- NOVATHOR
- PXA270
- PXA312
- MIPS32™ IR5Bit
- MIPS32™ IR8Bit
RIFF Box 2 - Software:
- RIFF JTAG -manager
- Ayudante remoto RIFF
- RIFF cliente Admin / lector de SN
- Drivers USB para RIFF Box
Software nuevo es compatible con Windows 10 y se instala de manera sencilla y rápida: simplemente conecte la caja RIFF Box al ordenador con Windows 10 y el programa se instalará automáticamente. Para versiones anteriores de Windows se suministran los drivers correspondientes y un instalador de aplicación RIFF JTAG.
RIFF Box 2 - Contenido del paquete:
- Riff Box 2 – 1 ud.

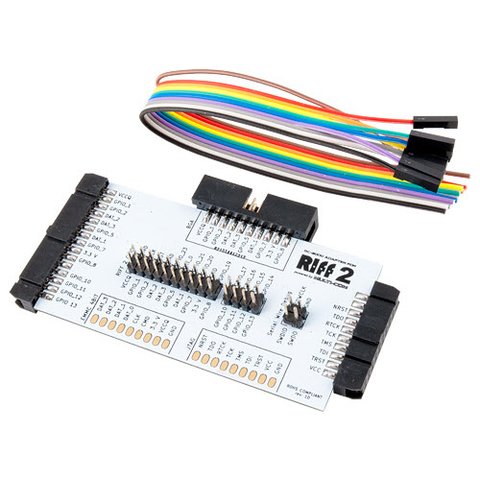

- Adaptador eMMC / JTAG – 1 ud.
- Cable plano – 1 ud.
Por el motivo de desarrollo continuo de tecnologías y con el fin de satisfacer las demandas del mercado el fabricante se reserva el derecho a modificar el contenido de accesorios, incluidos en el paquete. Por consiguiente la lista de los artículos, incluidos en el paquete, es aproximada y puede variar. Para mayor información contacte nuestro personal de ventas.
* El fabricante presta soporte únicamente a los modelos relacionados en la lista de modelos soportados. No todas las operaciones de servicio pueden ser realizadas en distintas modificaciones de modelos soportados a razón de diferencia en versiones de hardware / software. Para conocer la lista completa de modelos soportados visite la página oficial del producto o el foro GSM.
El fabricante se reserva el derecho a cambiar el contenido del paquete, el aspecto exterior y las características del producto. Para mayor información contacte con nuestro personal de las ventas.
