Medidor de RLC de alta precisión BOKAR ST-5-AS
Información general
Descripción

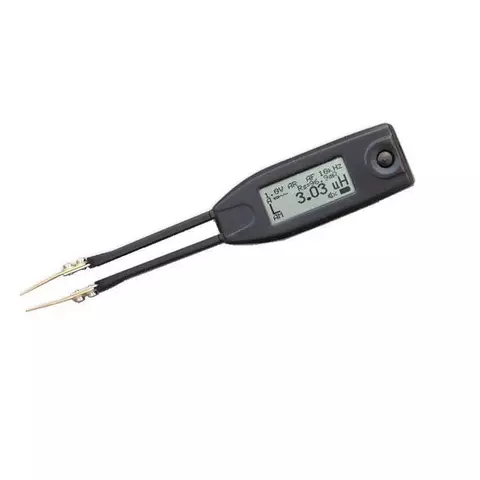

Medidor de RLC BOKAR ST-5-AS es un equipo de alta precisión que combina en si funciones del multímetro digital y del probador para componentes SMD, diseñado en forma de una pinza fina. BOKAR Smart Tweezers ST-5-AS se utiliza para chequeo de componentes electrónicos y medición de impedancia en los circuitos PCB. Medidor de RLC BOKAR ST-5-AS garantiza exactitud en mediciones de resistencia (R), inductancia (L), capacitancia (C) y otros valores. Utilización del medidor de RLC reduce el tiempo necesario para el diagnostico de fallas y arreglo de circuitos complicados.
Dos pantallas graficas permiten controlar completamente el proceso de medición. Al efectuar mediciones con ayuda de de BOKAR Smart Tweezers ST-5-AS en la pantalla LCD principal se refleja el resultado de medición, y en la pantalla adicional (superior) se reflejan los parámetros accesorios, presentes en el proceso de medición.
Medidor de RLC BOKAR ST-5-AS – Particularidades
- Dos pantallas graficas.
- Medición automática de resistencia, inductancia, capacitancia, voltaje, continuidad de los circuitos y polaridad de diodos.
- Ajuste automático del diapasón.
- Definición automática del modo de mediciones.
- Hasta 4 mediciones por segundo.
- Una escala para indicación analógica de valores medidos.
- Alarma sónica en los circuitos abiertos.
- Las tientas de Smart Tweezers están fabricadas de acero inoxidable dorado no magnético.
- Se maneja cómodamente con una sola mano..
- Diseño fino y ergonómico.
- Facilidad de uso.
Medidor de RLC BOKAR ST-5-AS – Datos técnicos
| Frecuencia de mediciones AC | 1 kHz, 10 kHz, 120Hz, 100 Hz |
| Precisión de frecuencia de mediciones | 50 PPM (0.005%) |
| Nivel de señal de medición | 0.25/0.5/1.0 +/- 5% voltios cuadráticos medios (VRMS) |
| Impedancia de la fuente | 62.5 Ω/1 kΩ/16 kΩ +/- 1% |
| Velocidad de actualización de mediciones | Hasta 4 mediciones por segundo |
| Tipo de batería | 3,7 V LiPO, recargable (150 mAh) |
| Tiempo de carga | 2,5 horas, corriente < 100 mA |
| Tiempo entre calibraciones | 1 año |
| Dimensiones | 14.0 × 2.5 × 3.0 cm (3.94 × 0.9 × 1.5 pulgadas) |
| Peso | 53 g (0,11 libras) |
| Condiciones de operación y almacenamiento | |
|---|---|
| Temperatura de operación | 0°C – 50°C |
| Temperatura de almacenamiento | -40°C – 70°C |
| Humedad relativa | 0 % – 90 % (0°C – 35°C) |
| Altitud sobre el nivel del mar (operativa) | 0 – 2000 m |
| Altitud sobre el nivel del mar (almacenamiento) | 0 – 10000 m |
| Compatibilidad electromagnética | clase B |
| Diapasón máximo de mediciones | |
| Resistencia | 0.05 Ω – 9.9 MΩ |
| Capacitancia | 0.5 pF – 999 μF |
| Inductancia | 0.5 μH – 999 mH |
| Resolución máxima | |
| Resistencia | 10 mΩ |
| Capacitancia | 0.1 pF |
| Inductancia | 0.1 μH |
Especificaciones de precisión
| Parámetro | Diapasón | Precisión de mediciones * |
|---|---|---|
| Resistencia | 1Ω to 999 kΩ | < 0.2% |
| 0.1 to 9.9 MΩ | < 0.5% | |
| Capacitancia | 10 pF to 100 μF | < 0.5% |
| 0.5 pF to 999 μF | < 1.0% | |
| Inductancia | 10 μH to 99 mH | < 0.5% |
| 0.5 μH to 999 mH | < 1.0% | |
| * con la frecuencia de mediciones óptima, sin calibrar | ||
