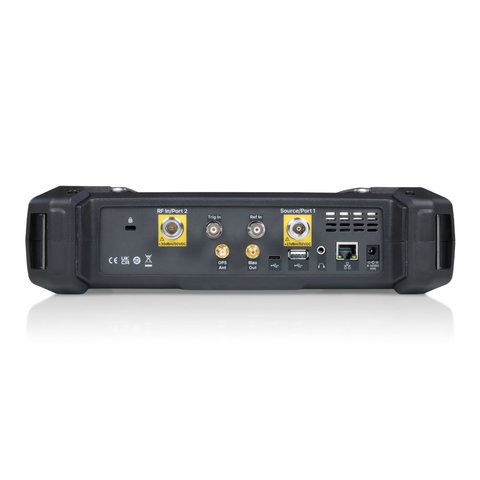

Analizador de espectro y redes SIGLENT SHA852A
Información general
Descripción
SIGLENT SHA852A es un analizador de espectro y probador de cables y antenas portátil, diseñado para trabajar con señales en un amplio rango de frecuencias hasta 7,5 Ghz. El aparato está equipado con una pantalla táctil grande de 8,4", controlador giratorio y teclas funcionales.
SIGLENT SHA852A permite efectuar mediciones automáticas y ofrece varios modos de funcionamiento, que permiten monitorear transmisiones, explorar potencia de canales, detectar interferencias inalámbricas, monitorear alimentación y verificar compatibilidad electromagnética. Para mayor versatilidad está equipado con preamplificador integrado y fuente de señal independiente.
Como probador de cables y antenas SIGLENT SHA852A permite evaluar desplazamiento de corriente DC y efectuar análisis de redes vectoriales de 2 puertos (mediciónes TDR, análisis VSWR, depuración de compatibilidad de puertos, medición de pérdidas de inserción, depuración de amplificador de potencia, localización de fallas en el cable, análisis de diagrama de Smith).
SIGLENT SHA852A viene en un maletín de transporte con correa ombrera. Adicionalmente se puede agregar opciones de GPS y antena direccional.
Particularidades
- Rango de frecuenias del analizador de espectro: 9 kHz - 7,5 GHz;
- 3 modos de funcionamiento: modos estándares de analizador de espectro y probador de cables y antenas, modo opcional de analizador de redes vectoriales;
- Rango de frecuenias de probador de cables y antenas: 100 kHz - 7,5 GHz;
- Opción de medición de potencia de canal, factor de potencia de canal adyacente(ACPR), armónicos y punto de intercepción de tercer nivel (TOI);
- Preamplificador estándar;
- Pantalla LCD táctil de 8,4";
- Tiempo de funcionamiento autónomo de batería: 4 h;
- Opciones:
- Generador independiente de señales puras;
- Modo de análisis de modulación de señal analógica y digital;
- Kit de herramientas para mediciones avanzadas con visualización en forma de cascada;
- Receptor y registrador de datos GPS
Especificaciones técnicas
| Modelo | SHA851A | SHA852A |
|---|---|---|
| Analizador de espectro | ||
| Rango de frecuencias | 9 kHz - 3.6 GHz | 9 kHz - 7.5 GHz |
| Nivel promedio de ruido reflejado | -165 dBm/Hz | |
| Ruido de fase (1 GHz, típico) | -104 dBc/Hz @ 10 kHz offset | |
| Preamplificador | Estándar | |
| Analizador de cables y antenas | ||
| Rango de frecuencias | 100 kHz - 3.6 GHz | 100 kHz - 7.5 GHz |
| Analizador de redes vectoriales (opcional) | ||
| Rango de frecuencias | 100 kHz - 3.6 GHz | 100 kHz - 7.5 GHz |
| Rango dinámico | 114 dB | |
| Funciones adicionales | Kit de herramientas para mediciones avanzadas, análisis de modulación analógica, análisis de modulación digital, localización GPS, generador independiente, desplazamiento de corriente DC | |
| Tipos de modulación(opcional) | AM, FM, PM, ASK, FSK, MSK, PSK, DPSK, QAM | |
| Interfaces de comunicación | LAN, USB Device, USB Host (USB-GPIB) | |
| Pantalla | TFT LCD, 800 x 600 píxeles, táctil de 8.4" | |
| Tiempo de funcionamiento autónomo | 4 horas | |
| Dimensiones | 33 × 23 × 10 cm | |
| Peso | 3.175 kg | |
Manual de usuario
Descargar guía rápida para SIGLENT SHA850A (en inglés).
Data Sheet
Descargar ficha de datos SIGLENT SHA850A.
Contenido del paquete
- Analizador de espectro SIGLENT SHA852A — 1 ud.
- Adaptador AC-DC — 1 ud.
- Cable de alimentación — 1 ud.
- Cable USB type-C — 1 ud.
- Batería recargable de litio — 1 ud.
- Maletín de transporte — 1 ud.
- Guía rápida — 1 ud.
Compatibilidad
- Opción de software SIGLENT SHA850-AMA
- Opción de software SIGLENT SHA850-DMA
- Opción de software SIGLENT SHA850-VNA
- Opción de software SIGLENT SHA850-SOR
Características
