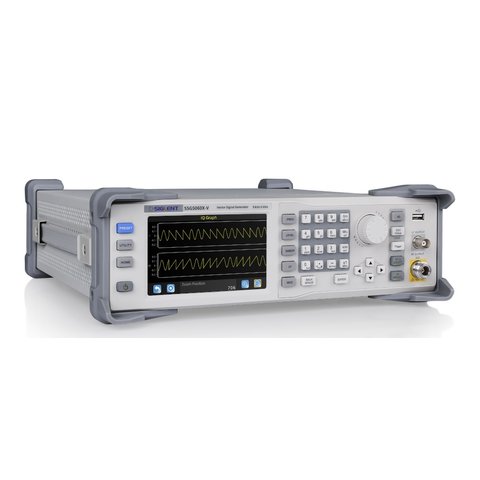

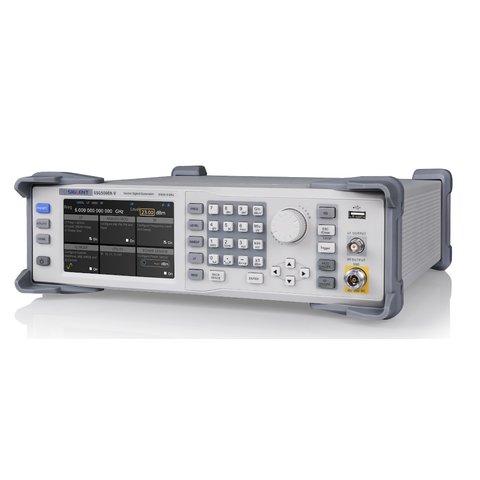

Generador de señales SIGLENT SSG5060X-V
Información general

Descripción
SIGLENT SSG5060X-V es un generador de señales de un canal con el rango de frecuencias 9 kHz~6 GHz (modo CW) y 10 MHz~6 GHz (modo IQ). Permite generar señales analógicas y vectoriales. Serie de generadores SSG5000X se destaca por sus excelentes características de ruido de fase, pureza espectral, ancho de banda, EVM y precisión de mediciones de potencia de salida.
Generador interno de modulación IQ y función de reproducción de forma de señal permiten crear señales muy complejas. SIGLENT SSG5040X-V es una potente herramienta diseñada para tareas de desarrollo, investigación, trabajos industriales y fines educativos.
Particularidades
- Rango de frecuencias: 9 kHz - 6 GHz (modo CW) y 10 MHz - 6 GHz (modo IQ).
- Resolución de frecuencia: 0.001 Hz.
- Ruido de fase: -120 dBc/ Hz @ 1 GHz, decalaje 20 kHz (típico).
- Corrección de planitud ajustable .
- Modulación: AM, FM, PM.
- Archivos de señales de comunicación digital estándar integrados: 5G-NR, LTE, WCDMA, WLAN, Bluetooth, CDMA.
- Salidas analógicas diferenciales I/Q.
- Entrada analógica I/Q externa.
- Pantalla LCD TFT táctil capacitiva de 5", soporta ratón y teclado.
- Función de control remoto.
- Interfaces estándares: USB Host, USB Device (USBTMC), LAN (VXI-11, Socket, Telnet).
- Interfaz opcional: GPIB.
Datos técnicos
Modelo | SSG5040X | SSG5060X | SSG5040X-V | SSG5060X-V |
Rango de frecuencias | 9 kHz - 4 GHz (modo CW) |
9 kHz - 6 GHz (modo CW) |
9 kHz - 4 GHz (modo CW); 10 MHz - 4 GHz (modo IQ) |
9 kHz - 6 GHz (modo CW); 10 MHz - 6 GHz (modo IQ) |
Resolución de frecuencia | 0.001 Hz | |||
Resolución de amplitud | 0.01 dB | |||
Nivel de precisión | 0.7 dB (típico) | |||
Ruido de fase | -120 dBc/Hz @1 GHz, decalaje 20 kHz (típico) | |||
Pantalla | Pantalla táctil capacitiva de 5", RGB (800×480) | |||
Dimensiones | 338×113×369 mm | |||
Peso | 5.3 kg |
Manual de usuario
Descargar manual de usuario para SIGLENT SSG5060X-V (en inglés).
Ficha técnica
Descargar ficha técnica para SIGLENT SSG5060X-V (en inglés).
Guía rápida
Descargar guía rápida para SIGLENT SSG5060X-V (en inglés).
Contenido del paquete
- Generador de señales SIGLENT SSG5060X-V — 1 ud.
- Guía rápida — 1 ud.
- Tarjeta de garantía — 1 ud.
- Cable de alimentación — 1 ud.
- Cable USB — 1 ud.
Características
Número de canales |
|
Frecuencia máxima de la señal |
|
