7 kg 110, 220 V Garantía: 36 meses
Osciloscopio de fósforo digital de 2 canales con el ancho de banda 100 MHz, frecuencia de muestreo en tiempo real 1 GSa/s, frecuencia de captura de oscilogramas 60.000 wfms/s. Generador de señales integrado. Posibilidad de conectar analizador lógico. Leer más
Descontinuado
Descripción

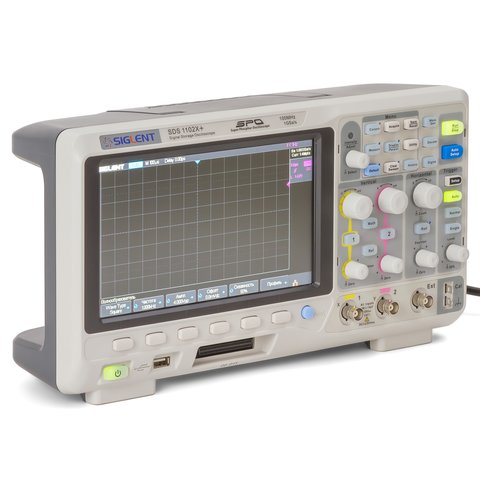

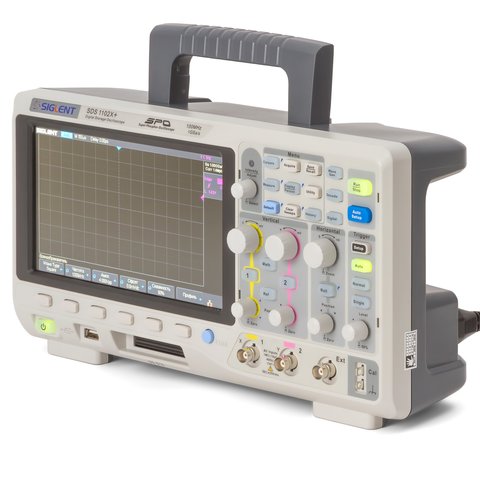

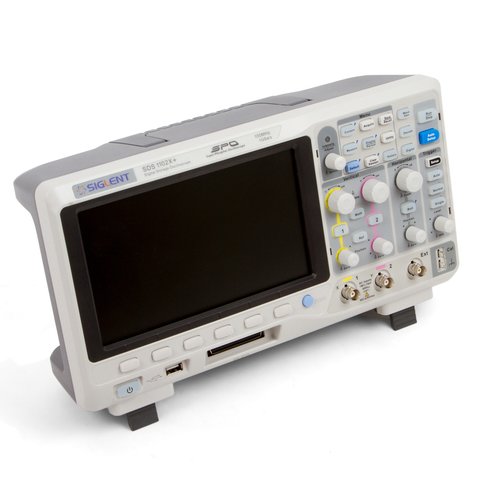

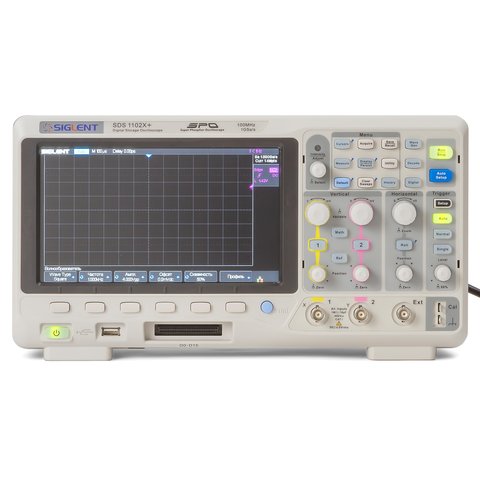

SIGLENT SDS1102X+ es un osciloscopios de fósforo digital de 2 canales con el ancho de banda 100 MHz y frecuencia de muestreo en tiempo real 1 GSa/s.
Particularidades
- Nueva generación de osciloscopios de fósforo (SPO - Super Phosphor Oscilloscope).
- Bajo nivel de ruidos del fondo.
- Funciones matemáticas disponibles: FFT, suma, resta, multiplicación, división, integración, diferenciación, raíz cuadrada.

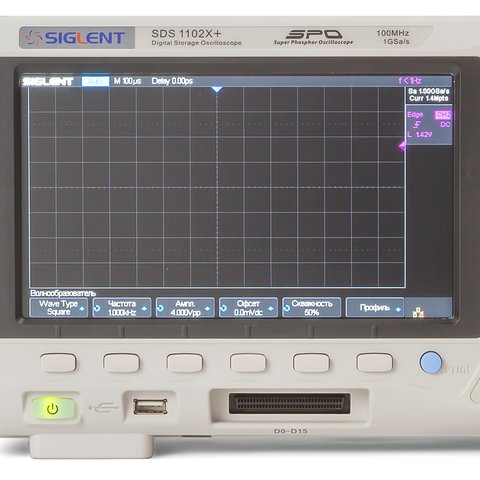

- Pantalla TFT LCD de 8 pulgadas.

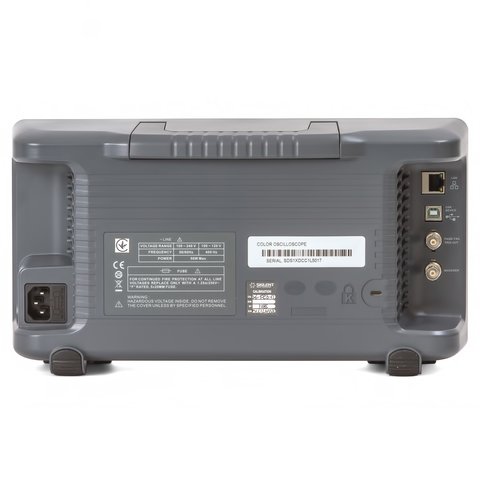

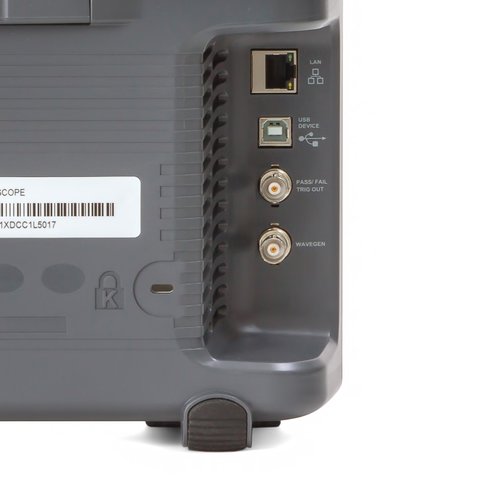

- Interfaces disponibles: USB Host, USB Device (USBTMC), LAN, Pass/Fail, Trigger Out.
Datos técnicos
| Modelo | SDS1102X+ | SDS1202X+ | SDS1102X | SDS1102X-S | SDS1202X | SDS1202X-S |
|---|---|---|---|---|---|---|
| Ancho de banda | 100 MHz | 200 MHz | 100 MHz | 100 MHz | 200 MHz | 200 MHz |
| Canales | 2 + 1 EXT | |||||
| Frecuencia de muestreo en tiempo real | 1 GSa/s | |||||
| Generador de señales | + | + | - | + | - | + |
| Posibilidad de conectar analizador lógico | + | + | - | - | - | - |
| Memoria | 7 Mpts/CH (dos canales); 14 Mpts/CH (un canal) | |||||
| Velocidad de captura | 60.000 capturas/s | |||||
| Tipos de disparo | Edge, Slope, Pulse, Window, Runt, Interval, Time out (Dropout), Pattern, Video, soporte para HDTV | |||||
| Idiomas | Inglés, francés, alemán, español, ruso, chino simplificado, chino tradicional, portugués, japonés, coreano, italiano, árabe | |||||
| Entradas/salidas | USB Host, USB Device, LAN, Pass/Fail, Trigger Out | |||||
| Pantalla | TFT LCD (800x480) de 8 pulgadas | |||||
| Alimentación | AC 100-240 V, 45-440 Hz | |||||
Datos técnicos

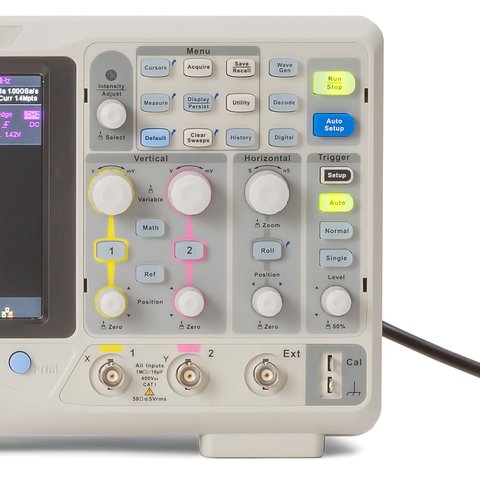

| Entrada | |
|---|---|
| Canales | 2+EXT |
| Impedancia | DC: (1 MΩ±2%) || (18 pF ±2 pF)50 Ω: 50 Ω±2% |
| Modos de entrada | DC, AC, GND |
| Voltaje de entrada máximo | 1 MΩ ≤400 Vpk (DC + Peak AC <=10 kHz), 50 Ω ≤5 Vrms |
| Sondas pasivas | ×1; ×10 |
| Atenuador de sonda | 1 X, 10 X, 50 X, 100 X, 500 X , 1000 X |
| Escala vertical (sonda 1x) | 500 μV/div – 10 V/div (1-2-5) | Sistema horizontal |
| Escala de base de tiempo | 2.0 ns/div ~ 50 s/div |
| Velocidad de captura de oscilogramas | de hasta 60,000 osc./s (modo normal), 400,000 osc./s (modo secuencial) |
| Graduación de temperatura de color | 256 niveles |
| Modos de visualización | Y-T, X-Y, Roll |
| Precisión de base de tiempo | ±25 ppm | Sistema de disparo |
| Modos de disparo | Automático, normal, singular |
| Condiciones de disparo | Crecimiento, decrecimiento, crecimiento & decrecimiento |
| Fuente de disparo | CH1/CH2 /EXT/(EXT/5)/AC Line | Sistema de procesamiento digital |
| Tipo de muestreo | en tiempo real |
| Memoria | 7 Mpts/CH (dos canales); 14 Mpts/CH (un canal) |
| Promedio | averages: 4,16, 32,64,128,256,512,1024 |
| Algoritmo de interpolación de señal | sinx/x, lineal |
| Funciones matemáticas | + , - , * , / , FFT , d/dt , ∫dt , √ |
| Ventana FFT | Rectangular, Blackman, Hanning, Hamming | Generales |
| Tipo de pantalla | TFT-LCD de 8 pulgadas |
| Resolución de pantalla | 800 × 480 |
| Profundidad de color | 24 bit |
| Contraste (típico) | 500:1 |
| Diapasón | 8 x 14 divisiones |
| Idiomas | Chino simplificado, chino tradicional, inglés, francés, japonés, coreano, alemán, ruso, italiano, portugués |

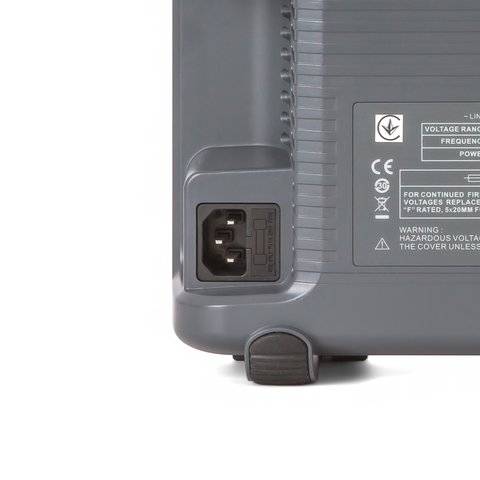

| Alimentación | 100 ~ 240 V AC, 50/60/400 Hz, 50 W Max |
| Dimensiones | 380 × 140 × 270 |
| Peso | sin embalaje: 3.26 kg; con embalaje: 4.25 kg | Condiciones ambientales |
| Temperatura | funcionamiento: 10 °C~ +40 °C; almacenamiento: -20 °C~ +60 °C |
| Humedad relativa | funcionamiento: 85% RH, 40 °C, 24 horas; almacenamiento: 85% RH, 65 °C , 24 hours |
| Altura sobre nivel del mar | funcionamiento: ≤3000 m; almacenamiento: ≤15,266 m |
Velocidad de captura de oscilogramas de hasta 400.000 osc./s
256 niveles de graduación de intensidad de iluminación y visualización de señal
Gradiente de temperatura de color de pantalla
Memoria de hasta 14 Mpts
Varias funciones de disparo
Función de decodificación
Función de memoria
Mediciones automáticas con funciones de procesamiento estadístico
Funciones automáticas avanzadas

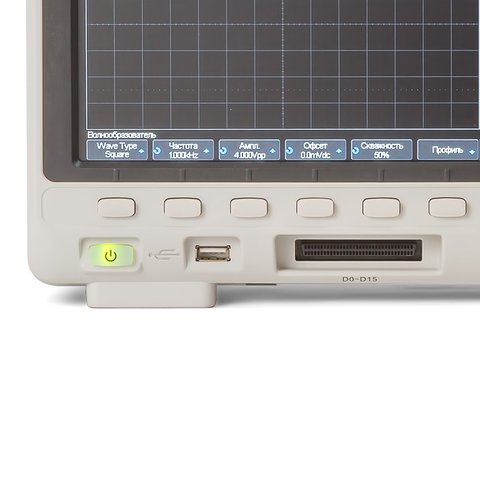

Generador de funciones arbitrarias de 25 MHz integrado
Video
¡Para ver más videos interesantes visite nuestra sección Videos!

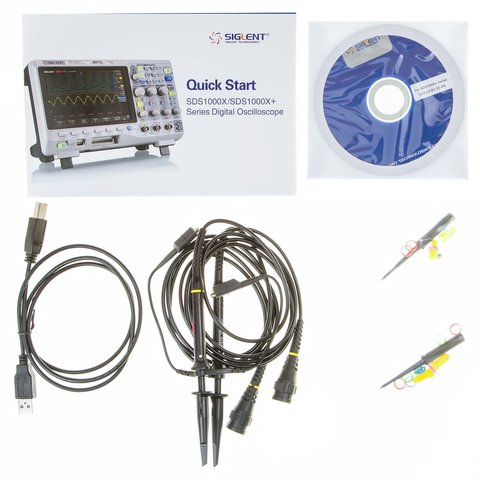

Contenido del paquete
- Osciloscopio — 1 ud.
- Sondas pasivas — 2 uds.
- Cable USB — 1 ud.

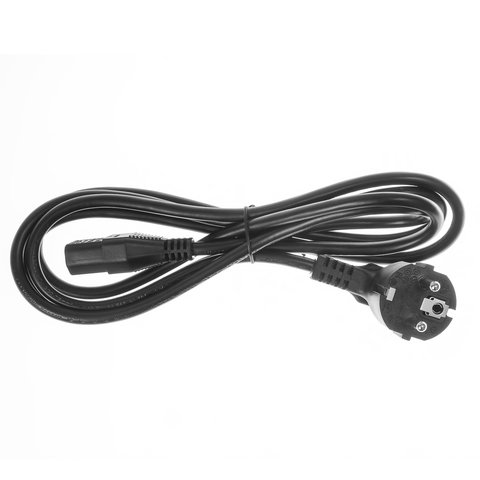

- Cable de alimentación — 1 ud.
- Certificado — 1 ud.
El fabricante se reserva el derecho a cambiar el contenido del paquete, el aspecto exterior y las características del producto. Para mayor información contacte con nuestro personal de las ventas.
