Osciloscopio de fósforo digital SIGLENT SDS1202X-E
Información general

También le podrían interesar
Descripción
SIGLENT SDS1202X-E es un osciloscopio de fósforo digital de 2 canales con el ancho de banda 200 MHz, frecuencia de muestreo en tiempo real 1 GSa/s, memoria de 14 MB.
Serie de osciloscopios SDS1000X-E posee el hardware y software perfeccionados y se destaca por su alta velocidad de captura de oscilogramas - hasta 400 000 oscilogramas/seg en el modo secuencial. Función de transformada rápida de Fourier permite procesar hasta 1 millón de puntos.
Particularidades
- Nueva generación de osciloscopios de fósforo (SPO - Super Phosphor Oscilloscope)
- Bajo nivel de ruidos del fondo
- 38 funciones de mediciones automáticas
- Soporta funciones de cálculos estadísticos, operaciones lógicas, matemáticas, mediciones relativas, mediciones con zoom
- Funciones matemáticas disponibles: FFT, suma, resta, multiplicación, división, integración, diferenciación, raíz cuadrada
- Función Pass/Fail de alta velocidad basada en hardware
- Pantalla TFT LCD de 7 pulgadas con resolución 800×480
- Amplia selección de interfaces: USB Host, USB Device, LAN, Pass/Fail, Trigger Out, Ext Trigger
- Interfaz multilingüe y ayudas en línea
Datos técnicos
SDS1072X-E | SDS1102X-E | SDS1202X-E | |
---|---|---|---|
Ancho de banda | 70 MHz | 100 MHz | 200 MHz |
Canales | 2 + 1 EXT | 2 + 1 EXT | 2 + 1 EXT |
Frecuencia de muestreo en tiempo real | 1 GSa/s | ||
Capacidad de memoria | 14 Mpts/canal (un canal); 7 Mpts/canal (dos canales) | ||
Velocidad de captura | 400,000 oscilogramas/s (modo secuencial) | ||
Tipos de disparo | Edge, Slope, Pulse, Window, Runt, Interval, Time out (Dropout), Pattern, Video | ||
Resolución vertical | de 500 μV/div a 10 V/div | ||
Operaciones matemáticas | FFT, suma, resta, multiplicación, división, integración, diferenciación, raíz cuadrada | ||
Procesamiento de FFT | 1 Mpts | ||
Mediciones automáticas | 38 tipos: cálculos estadísticos, mediciones con zoom, operaciones lógicas, operaciones matemáticas, historial, mediciones relativas | ||
Decodificación | I2C, SPI, UART/RS232, CAN y LIN | ||
Interfaces | USB Host, USB Device, LAN, Pass/Fail, Trigger Out, Ext Trigger | ||
Pantalla | pantalla de 7'' (800×480 píxeles) | ||
Alimentación | AC 100-240 V, 45 Hz - 440 Hz, 50 VA máx. |
Revista de funciones











Guía rápida
Descargar guía rápida para osciloscopios SIGLENT de serie SDS1000X-E (en inglés).
Manual de usuario
Descargar manual de usuario para osciloscopios SIGLENT de serie SDS1000X-E(en inglés).
Manual de programación
Descargar manual de programación para osciloscopios SIGLENT de serie SDS1000X-E.
Video
¡Para ver más videos interesantes visite nuestra sección Videos!

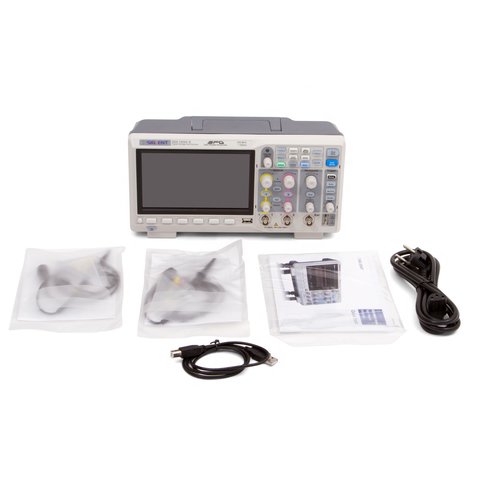

Contenido del paquete
- Osciloscopio de fósforo digital SIGLENT SDS1202X-E — 1 ud.
- Sondas pasivas 1x 10x — 2 uds.
- Cable USB — 1 ud.
- Cable de alimentación — 1 ud.
- CCD con software — 1 ud.
- Manual de usuario — 1 ud.
