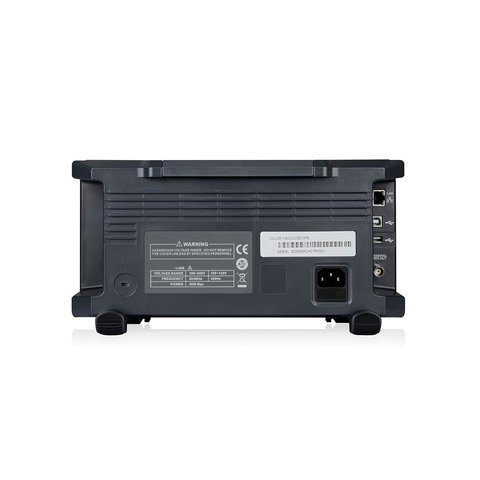

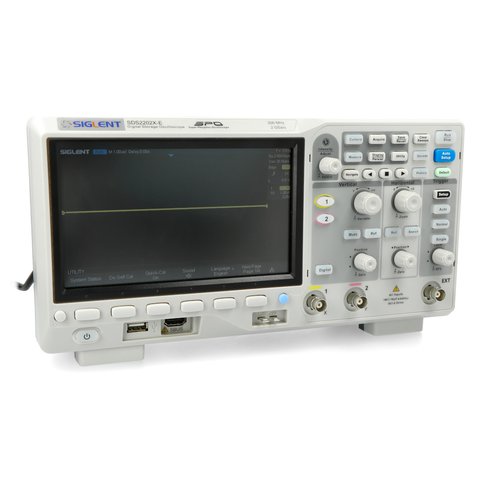

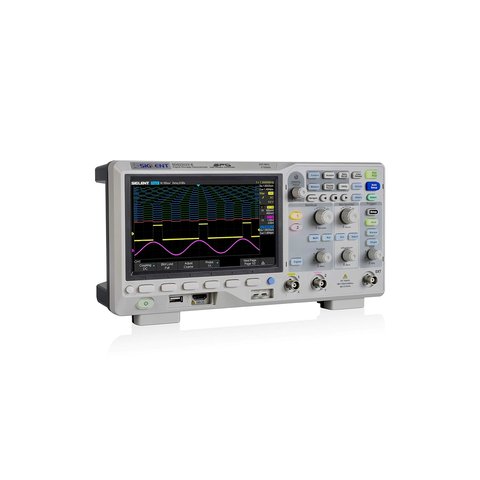

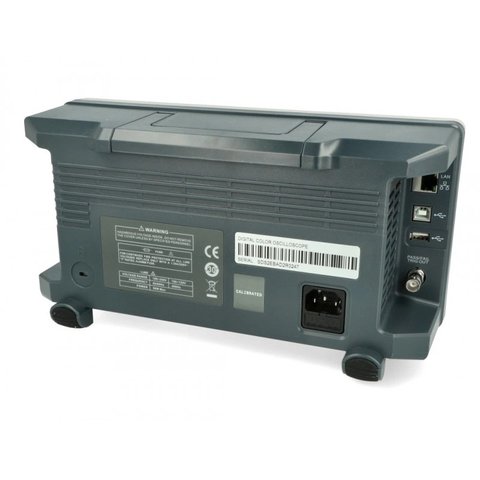

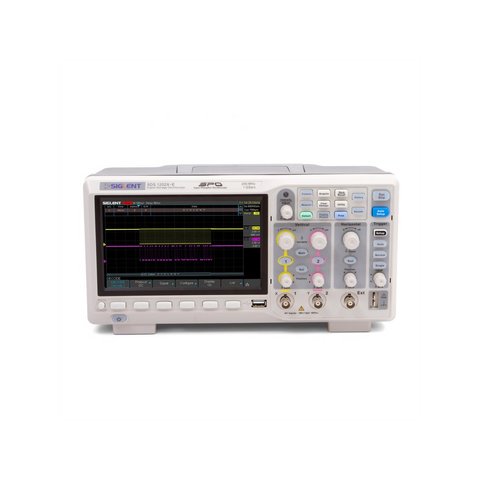

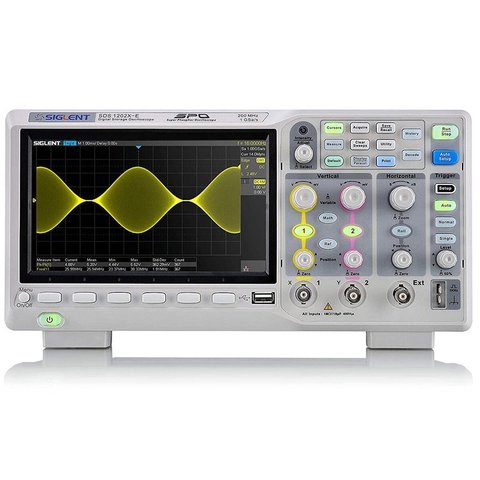

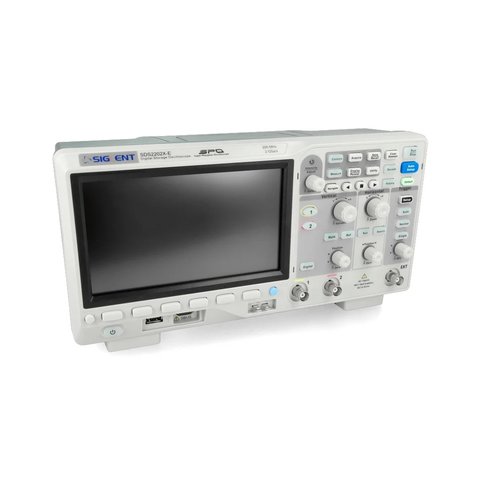

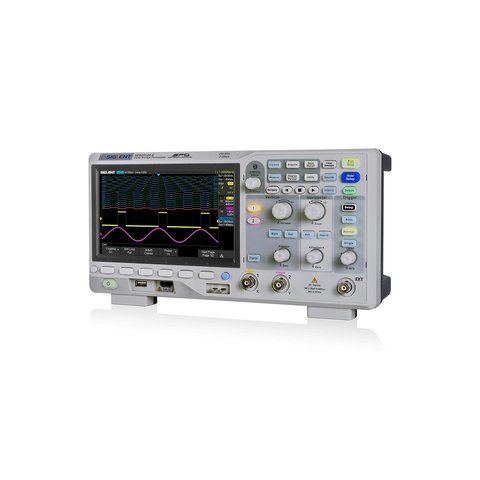

Osciloscopio de fósforo digital SIGLENT SDS2202X-E

SIGLENT SDS2202X-E es un osciloscopio de fósforo digital de 2 canales con el ancho de banda 200 MHz, frecuencia de muestreo en tiempo real 2 GSa/s, memoria de 28 MB, perteneciente a la nueva generación de osciloscopios de fósforo (SPO). Alta precisión de reproducción de señales, nivel bajo de ruidos del fondo. Rango de entrada vertical mínimo 500 μV/div, sistema digital innovadora de disparo de alta sensibilidad y nivel bajo de distorsiones, velocidad de captura de oscilogramas – 400 000 capturas/seg (modo secuencia).

Particularidades

• Frecuencia de muestreo en tiempo real hasta 2 GSa/s (1 GSa/s por canal con dos canales activos)
• Nueva generación de osciloscopios de fósforo (SPO - Super Phosphor Oscilloscope)
• Memoria - hasta 28 millones de puntos
• Sistema digital de disparo
• Disparo inteligente: Edge, Slope, Pulse Width, Window, Runt, Interval, Time out (Dropout), Pattern
• Disparo y decodificación por el bus en serie (estándar), soporta protocolos IIC, SPI, UART, CAN, LIN
• Disparo por video, soporta HDTV
• Nivel bajo de ruidos del fondo con escala de voltajes de 500μV/div a 10V/div
• 10 tipos de combinaciones rápidas, soporta funciones Auto Setup, Default, Cursors, Measure, Roll, History, Display/Persist, Clear Sweep, Zoom, Print
• Función de grabación de historial de oscilogramas (longitud máxima de grabación – 80 mil capturas)

Video

Datos técnicos

Información adicional

  Descargar ficha de datos para SIGLENT SDS2202X-E (en inglés).

Manual de usuario

  Descargar manual de usuario para SIGLENT SDS2202X-E (en inglés).

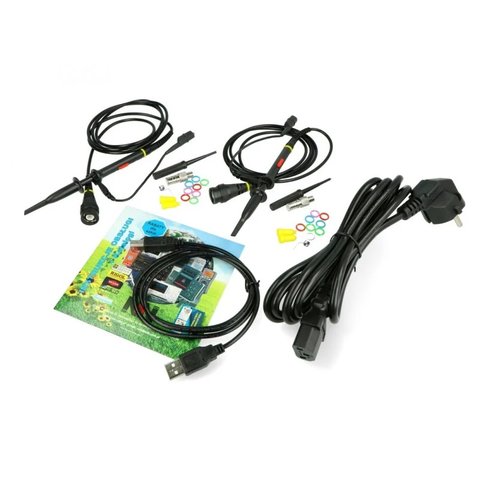

Contenido del paquete

• Osciloscopio de fósforo digital SIGLENT SDS2202X-E — 1 ud.
• Sondas pasivas — 2 uds.
• Cable USB — 1 ud.
• Cable de alimentación — 1 ud.
• Guía rápida — 1 ud.
• CD de software — 1 ud.
