Z3X Easy-Jtag Plus Box eSIM + juego de adaptadores eMMC
Información general
Junto con este producto compran
Descripción
Esta caja de liberación está diseñada para trabajar con teléfonos celulares. Funcionalidad para otros dispositivos / sistemas multimedia no está declarada oficialmente por el fabricante y no esta soportada por el software correspondiente.
Uso indebido de la caja fuera de sus funciones oficialmente declaradas ocasiona pérdida de garantía. Quejas y reclamaciones en estos casos no se aceptan y no se hace ningún tipo de indemnizaciones por los productos adquiridos.
Z3X Easy-Jtag Plus es una innovadora y versátil herramienta para repación, flasheo de teléfonos, recuperación de datos y programación de microcircuitos de memorias. Asegura soporte integral de arquitecturas de memorias flash NAND y NOR. El proposito principal de esta herramienta es trabajo con protocolos UFS, eMMC, ISP, JTAG y SPI.
Funciones principales:
- Reparación de dispositivo en un clic
- Reparación de cargador
- Recuperación de datos
- Administrador de particiones
- Lectura, grabación y borrado de datos eMMC
- Creación de dump y actualización de firmware eMMC
- Lectura, grabación y borrado de datos de UFS
- Lectura, grabación y modificación de configuración de microcircuitos UFS, actualización de firmware
- Conexión mediante ISP de dispositivos basados en eMMC y UFS
- Programación de memoria SPI
- Conexión de dispositivos viejos mediante JTAG
- Administrador de particiones y editore HEX
Posibilidades de hardware:
- Host MCU SAM3X8E actualizado (en comparación con LPC1768 en el modelo anterior)
- FPGA actualizada hasta SPARTAN6 (en comparación con SPARTAN3 en el modelo anterior)
- Sistema de alimentación actualizado — control completamente digital de PWM mediante ADC
- Añadido puerto Micro-USB para alimentación adicional de caja
- Añadido conmutador VCC y VCCQ para protección contra sobrecorriente
- Interfaz USB actualizado: USB 2.0, 480 Mbit/s (alta velocidad)
- Motor ISP integrado: Z3X High Power Pro Engine (4 MB/s)
- Soporte de conexión ISP por buses de 1 y 4 bits*
- Añadida interfaz eMMC de 8 bit con velocidad hasta 42 MHz
- Añadido sporte para protocolos UFS 2.0–4.0 para memorias flash de punta
- Controlador NAND* integrado: NFC con memoria RAM de 4 KB y ECC
- Interfaz M-PHY* integrada
- Motor SPI completamente integrado: velocidad hasta 21 MHz para memorias flash SPI
- Módulo de autochequeo integrado (elimina hasta un 90% de errores durante funcionamiento)
- Microcircuito de seguridad encriptado ECC integrado (reemplaza la terjeta inteligente física)
Ventajas de herdware:
- Velocidad de transmisión de datos entre la caja y computadora incrementada hasta 40 MB/s
- Velocidad de JTAG incrementada un 20%
- Velocidad de ISP por 1 línea incrementada hasta 4 MB/s
- Velocidad de ISP por 4 líneas incrementada hasta12 MB/s (eMMC 5.0+)**
- Velocidad de zócalo eMMC de 4 bit hasta 18 MB/s
- Velocidad de zócalo eMMC de 8 bit hasta 28 MB/s (eMMC 5.0+)
- Soporta memorias UFS mediante adaptadores de zócalos y conexión ISP
- Velocidad de lectura/grabación de UFS hasta 72 Mbit/s
- Compatible con un 99% de computadoras y sistemas operativos
- Compatible con adaptadores ISP viejos de 1 generación Easy JTAG (1 bit)
- Compatible con mayoría de zócalos eMMC más populares (mediante adaptadores)
- Soporta zócalos UFS iriginales Z3X y es competible con zócalos y adaptadores Moorc/ICFriend UFS (con microcitcuito de encriptación)
- Conexión tipo "Plug-and-Play" para sistemas operativos Windows 8/8.1/10/11
Particularidades de zócalo eMMC:
- Fabricado de materiales de alta calidad
- Más de 10 000 ciclos de trabajo
- Soporta amplia gama de microcircuitos eMMC
- Velocidad hasta 40 MB/s por el bus de 8 bit
- Resistente al efecto de campos electromagnáticos, componentes de bajo ruido
- Funete de alimentación para microcircuitos integrada (no requiere fuentes de alimentación adicionales)
- Protección contra sobretensión - 2 fusibles inteligentes (0.5 A)
Sistemas operativos soportados:
- XP, Vista, 7, 8, 10, 11; 32/64-bit
Contenido del paquete:

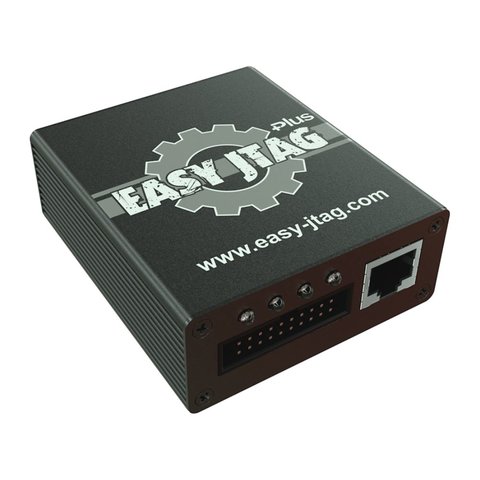

- Caja Z3X Easy-Jtag Plus Box eSIM
- Cable USB A-B - 1 ud.
- Adaptador eMMC - 3 uds.
- Zócalo Z3X EMMC (BGA153/169, BGA162/186, BGA221, BGA529)
Por el motivo de desarrollo continuo de tecnologías y con el fin de satisfacer al máximo las demandas del consumidor el fabricante se reserva el derecho de modificar el contenido de cables y accesorios, incluidos en el paquete. Para mayor información contacte nuestro personal de ventas.
* El fabricante presta soporte únicamente a los modelos relacionados en la lista de modelos soportados. No todas las operaciones de servicio pueden ser realizadas en distintas modificaciones de modelos soportados a razón de diferencia en versiones de hardware / software.
