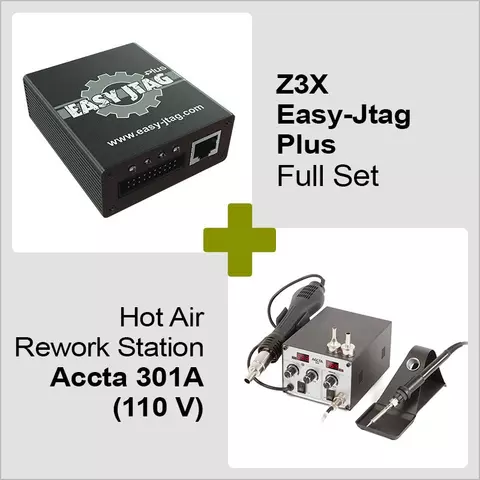

Z3X Easy-Jtag Plus kit completo + Estación de soldadura de aire caliente Accta 301A (110 V)

Z3X Easy-Jtag Plus es una herramienta innovadora que permite reparar teléfonos celulares y sus cargadores, recuperar sus datos, programar la memoria SPI y realizar muchas otras operaciones de servicio. Soporta protocolos eMMC, ISP, JTAG, SPI, NAND y muchos más.

Z3X Easy-Jtag Plus - Particularidades:

• Reparación de dispositivo en un clic
• Reparación de cargador
• Recuperación de datos
• Reparación de firmware eMMC
• Administrador de secciones
• Operaciones de servicio con eMMC
• Programación de memoria SPI

Z3X Easy-Jtag Plus - Posibilidades de hardware:

• Host MCU SAM3X8E actualizado (en comparación con LPC1768 en la caja anterior)
• FPGA SPARTAN6 de alta velocidad (en comparación con SPARTAN3 en la caja anterior)
• Sistema de alimentación renovado - control digital completo de PWM con ADC
• Agregado puerto micro USB (para suministrar la corriente adicional en el caso de necesidad)
• Agregado conmutador VCC y VCCQ con protección de sobrevoltaje
• Renovada la intefaz USB del dispositivo: USB 2.0 480 Mbit/seg. (alta velocidad)
• Motor ISP integrado: Z3X High Power Pro Engine (4 Mbit/s)
• Soporta conexión ISP de 1 y 4 bit*
• Agregada interfaz eMMC de 8 bit con frecuencia de hasta 42 MHz
• Controlador NAND* integrado: NFC con búfer RAM de 4 KB y ECC
• Interfaz M-PHY* integrada
• Motor ISP integrado: frecuencia de hasta 21 MHz para microcircuitos de memoria flash SPI
• Módulo de autodiagnóstico integrado (elimina hasta 90% de posibles errores de funcionamiento)
• Integrado lector de tarjetas CCID para trabajar con el software Z3X

Z3X Easy-Jtag Plus - Ventajas de hardware:

• Aumentada velocidad de transmisión de datos entre el ordenador y la caja hasta 40 Mbit/segundo
• Velocidad de JTAG aumentada un 20%
• Velocidad de ISP por 1 línea aumentada hasta 4 Mbit/s
• Velocidad de ISP por 4 líneas aumentada hasta 12 Mbit/s (eMMC 5.0+) **
• Velocidad de enchufe eMMC de 4 bit aumentada hasta 18 Mbit/s
• Velocidad de enchufe eMMC de 8 bit aumentada hasta 28 Mbit/s (eMMC 5.0+)
• Compatible con el 99% de ordenadores y sistemas operativos
• Compatible con adaptadores ISP viejos de 1-a generación Easy JTAG (1 bit)
• Compatible con mayoría de enchufes eMMC más populares (con adaptadores incluidos en el paquete)
• Conexión tipo "Plug-and-Play" con el sistema operativo Windows 8/ 8.1/10
• Soporta Windows XP

Enchufe eMMC - Particularidades:

• Fabricado de materiales de alta calidad
• Más de 10 000 ciclos de trabajo
• Soporta amplia gama de microcircuitos eMMC
• Velocidad de hasta 40 Mbit/s mediamte el bus de 8 bit
• Resistente a influencia de campos electronagnéticos, componentes de bajo nivel de ruidos
• Fuente de alimentación para microcircuitos integrada (no se requiere fuente de alimentación adicional)
• Protección contra sobrevoltaje - 2 fusibles (0.5 A)

Z3X Easy-Jtag Plus kit completo - Contenido del paquete:

• Caja Easy-JTAG Plus
• Tarjeta inteligente Z3X con activación EasyJTAG PLUS
• Enchufe Z3X EMMC (BGA153/169, BGA162/186, BGA221, BGA529)
• Cable USB A-B
• Juego de adaptadores - 5 uds. (JTAG, ISP 1BIT, ISP 4BIT, U-SOCKET, E-SOCKET)
• 1 año de acceso gratuito al área de soporte

* El fabricante presta soporte únicamente a los modelos relacionados en la lista de modelos soportados. No todas las operaciones de servicio pueden ser realizadas en distintas modificaciones de modelos soportados a razón de diferencia en versiones de hardware / software.

Accta 301A es una estación de soldadura de aire caliente de dos canales. Además de pistola de aire caliente el juego incluye cautín, soportes para pistola y cautín, punta para cautín y toberas para pistola de aire.

Particularidades

• Diseño compacto.
• Sistema de control por el microprocesador.
• Indicación de temperatura en tiempo real.
• Permite realizar monitoreo de temperatura en el momento de contacto de punta con la superficie.
• Control de parámetros térmicos con ayuda de potenciómetros analógicos.
• Sistema de protección de pistola de aire caliente contra recalentamiento.
• Precisión de temperatura del cautín: ±5 °C.
• Característica térmica lineal del cautín.
• Tiempo de calentamiento del cautín: hasta 12 segundos.
• Apagado automático de pistola de aire caliente.
• Cautín compatible con puntas de recambio tipo Hakko 900M.
• Certificado SCC.
• Cable de alimentación puede ser desconectado y removido. Tipo de conexión - IEC cord (C13/C14).
• Certificado de conformidad CE.

Datos técnicos

Video

Contenido del paquete

1. Estación de soldadura de aire caliente Accta 301A – 1 ud.
2. Soporte para pistola de aire – 1 ud.
3. Toberas para pistola de aire – 3 uds.
4. Cautín – 1 ud.
5. Punta para cautín AOYUE T-I – 1 ud.
6. Soporte para cautín – 1 ud.
7. Esponja para limpiar puntas – 1 ud.
8. Manual – 1 ud.

Puntas de cautín compatibles

Puntas cónicas
AOYUE T-0.5C	AOYUE T-0.8C	AOYUE T-B
AOYUE T-I	AOYUE T-LB	AOYUE T-S4
AOYUE T-S8	AOYUE T-SB	AOYUE T-SI
Puntas recortadas por un lado
AOYUE T-1C	AOYUE T-1.5CF	AOYUE T-1.5CM
AOYUE T-2C	AOYUE T-2CF	AOYUE T-2CM
AOYUE T-3C	AOYUE T-3CF	AOYUE T-3CM
AOYUE T-4C	AOYUE T-4CF	AOYUE T-4CM
AOYUE T-S6	AOYUE T-S7
Puntas recortadas por dos lados
AOYUE T-0.8D	AOYUE T-1.2D	AOYUE T-1.2LD
AOYUE T-1.6D	AOYUE T-2LD	AOYUE T-2.4D
AOYUE T-3.2D	AOYUE T-3.2LD	AOYUE T-S3
AOYUE T-S9
Puntas curvas
AOYUE T-0.2RB	AOYUE T-1.8H	AOYUE T-H
Puntas tipo "cuchillo"
AOYUE T-K
Puntas para SMD
AOYUE T-R	AOYUE T-RT
