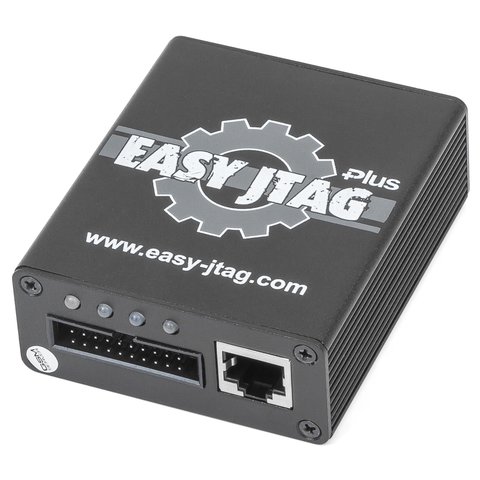

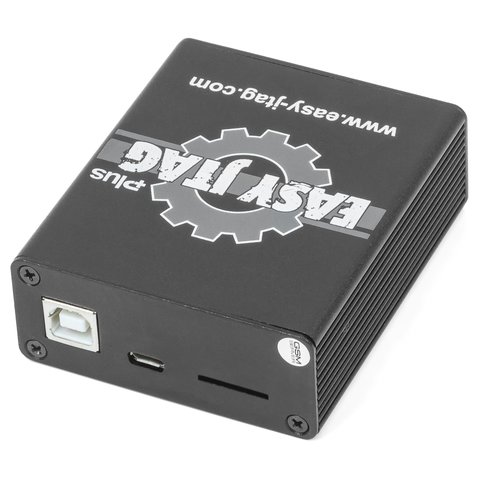

Z3X Easy-Jtag Plus kit de actualización completo

Kit de actualización completo para Z3X Easy-Jtag Plus permite a los usuarios de caja de liberación Z3X Easy-Jtag* ampliar sus posibilidades.

*Paquete no incluye tarjeta inteligente.

Z3X Easy-Jtag Plus es una herramienta innovadora que permite reparar teléfonos celulares y sus cargadores, recuperar sus datos, programar la memoria SPI y realizar muchas otras operaciones de servicio. Soporta protocolos eMMC, ISP, JTAG, SPI, NAND y muchos más.

Z3X Easy-Jtag Plus - Particularidades:

• Reparación de dispositivo en un clic
• Reparación de cargador
• Recuperación de datos
• Reparación de firmware eMMC
• Administrador de secciones
• Operaciones de servicio con eMMC
• Programación de memoria SPI

Z3X Easy-Jtag Plus - Posibilidades de hardware:

• Host MCU SAM3X8E actualizado (en comparación con LPC1768 en la caja anterior)
• FPGA SPARTAN6 de alta velocidad (en comparación con SPARTAN3 en la caja anterior)
• Sistema de alimentación renovado - control digital completo de PWM con ADC
• Agregado puerto micro USB (para suministrar la corriente adicional en el caso de necesidad)
• Agregado conmutador VCC y VCCQ con protección de sobrevoltaje
• Renovada la intefaz USB del dispositivo: USB 2.0 480 Mbit/seg. (alta velocidad)
• Motor ISP integrado: Z3X High Power Pro Engine (4 Mbit/s)
• Soporta conexión ISP de 1 y 4 bit*
• Agregada interfaz eMMC de 8 bit con frecuencia de hasta 42 MHz
• Controlador NAND* integrado: NFC con búfer RAM de 4 KB y ECC
• Interfaz M-PHY* integrada
• Motor ISP integrado: frecuencia de hasta 21 MHz para microcircuitos de memoria flash SPI
• Módulo de autodiagnóstico integrado (elimina hasta 90% de posibles errores de funcionamiento)
• Integrado lector de tarjetas CCID para trabajar con el software Z3X

Z3X Easy-Jtag Plus - Ventajas de hardware:

• Aumentada velocidad de transmisión de datos entre el ordenador y la caja hasta 40 Mbit/segundo
• Velocidad de JTAG aumentada un 20%
• Velocidad de ISP por 1 línea aumentada hasta 4 Mbit/s
• Velocidad de ISP por 4 líneas aumentada hasta 12 Mbit/s (eMMC 5.0+) **
• Velocidad de enchufe eMMC de 4 bit aumentada hasta 18 Mbit/s
• Velocidad de enchufe eMMC de 8 bit aumentada hasta 28 Mbit/s (eMMC 5.0+)
• Compatible con el 99% de ordenadores y sistemas operativos
• Compatible con adaptadores ISP viejos de 1-a generación Easy JTAG (1 bit)
• Compatible con mayoría de enchufes eMMC más populares (con adaptadores incluidos en el paquete)
• Conexión tipo "Plug-and-Play" con el sistema operativo Windows 8/ 8.1/10

Enchufe eMMC - Particularidades:

• Fabricado de materiales de alta calidad
• Más de 10 000 ciclos de trabajo
• Soporta amplia gama de microcircuitos eMMC
• Velocidad de hasta 40 Mbit/s mediamte el bus de 8 bit
• Resistente a influencia de campos electronagnéticos, componentes de bajo nivel de ruidos
• Fuente de alimentación para microcircuitos integrada (no se requiere fuente de alimentación adicional)
• Protección contra sobrevoltaje - 2 fusibles (0.5 A)

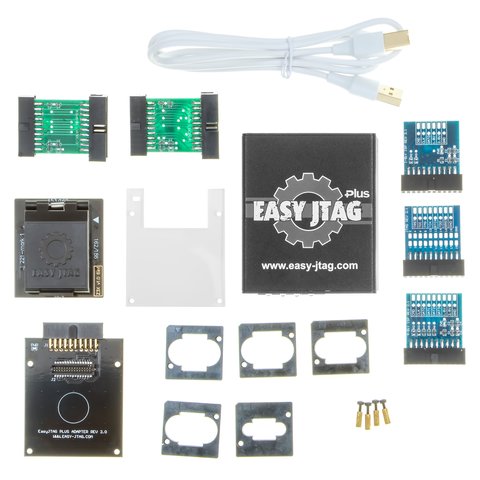

Z3X Easy-Jtag Plus kit de actualización completo - Contenido del paquete:

• Enchufe Z3X EMMC (BGA153/169, BGA162/186, BGA221, BGA529)
• Caja Easy-JTAG Plus
• Activación para las Z3X Easy-Jtag cajas
• Cable USB A-B
• Juego de adaptadores - 5 uds. (JTAG, ISP 1BIT, ISP 4BIT, U-SOCKET, E-SOCKET)

*Paquete no incluye tarjeta inteligente. Se debe utilizar la tarjeta de la caja anterior.

Por motivo de desarrollo continuo de tecnologías y con el fin de satisfacer las demandas del mercado el fabricante se reserva el derecho a modificar el contenido de accesorios, incluidos en el paquete. Por consiguiente la lista de los artículos, incluidos en el paquete, es aproximada y puede variar. Para mayor información contacte nuestro personal de ventas.

* El fabricante presta soporte únicamente a los modelos relacionados en la lista de modelos soportados. No todas las operaciones de servicio pueden ser realizadas en distintas modificaciones de modelos soportados a razón de diferencia en versiones de hardware / software.
