Estación de soldadura infrarroja ACHI IR-6000
Código: 822581
Estación de soldadura infrarroja ACHI IR-6000
Información general
Descripción
Características
Entrega
Pago
Garantía
USD 650.00
Información general

18.6 kg 220 V Garantía: 6 meses
Estación de soldadura infrarroja ACHI IR-6000 para trabajar con los circuitos del tamaño medio CBGA, CCGA, CSP, QFN, MLF, PGA, etc. Leer más
USD 650.00
Ahorrar con mayoreo
Descripción

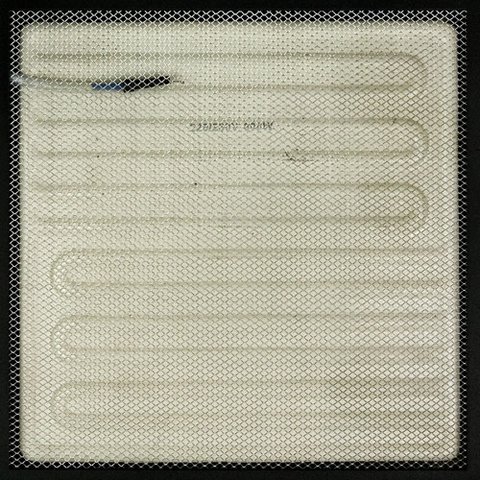

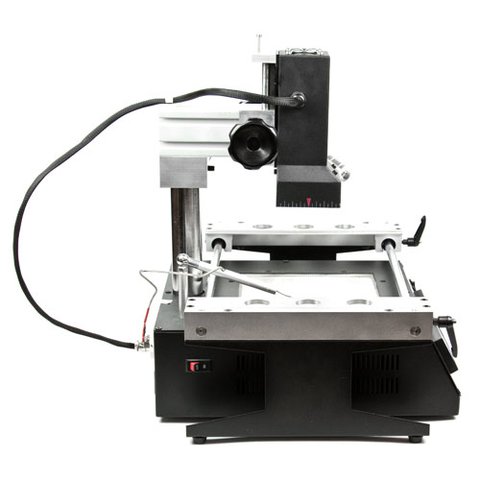

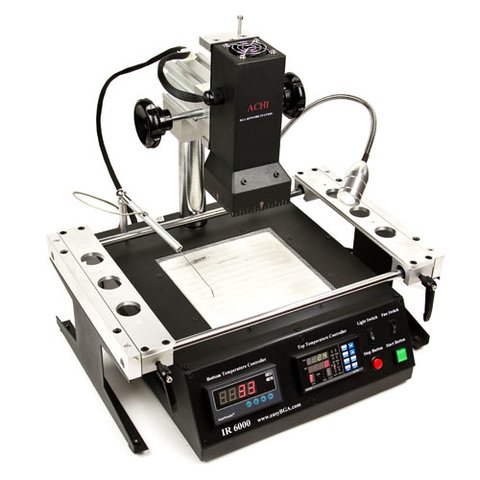

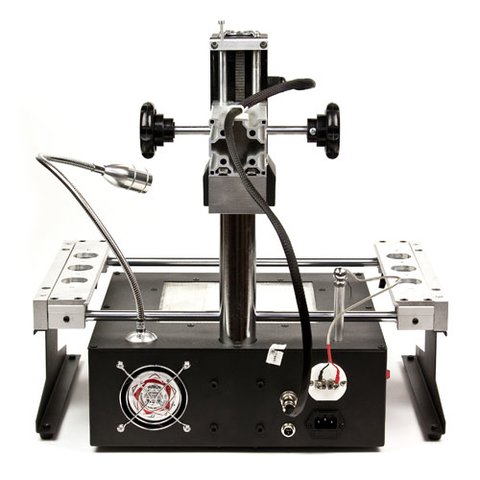

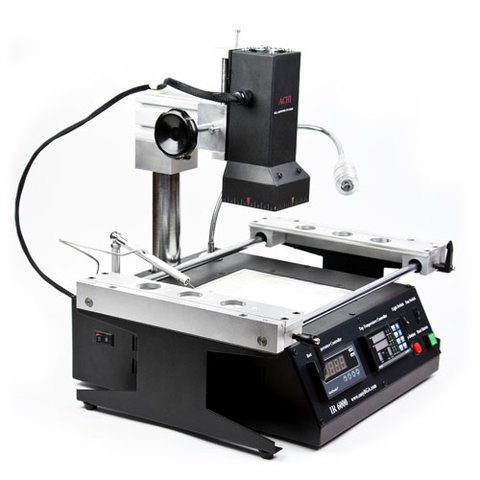

La estación de soldadura infrarroja ACHI IR-6000 está destinada para trabajar con los circuitos del tamaño medio. El uso de la tecnología del calentamiento de la soldadura con la radiación infrarroja permite rápida y fácilmente realizar el montaje y desmontaje de los microchips grandes de diferentes tipos: BGA, QFP y otros. El precalentador inferior de dimensiones 180×180 mm permite calentar gran parte del circuito impreso evitando de esta manera su deformación posterior por el calentamiento local. Se puede programar 8 perfiles de temperatura para poder usar diferentes tipos de soldadura, incluida la soldadura sin plomo.
Particularidades
- Mesa plegadiza con fijadores movibles permite instalar y fijar la placa seguramente.

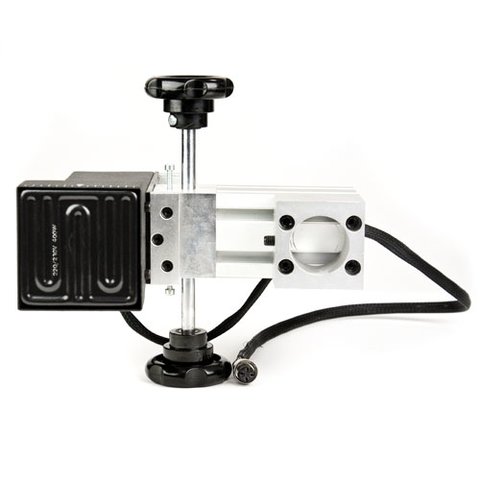

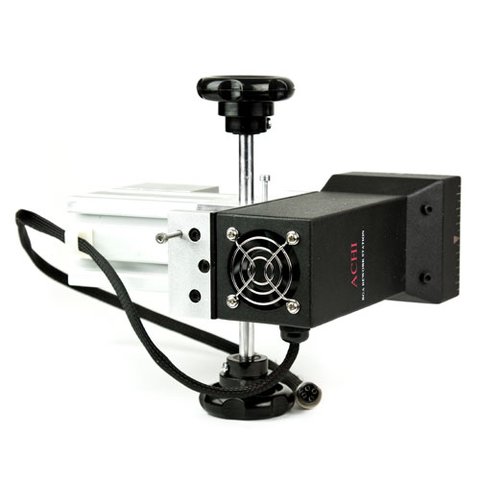

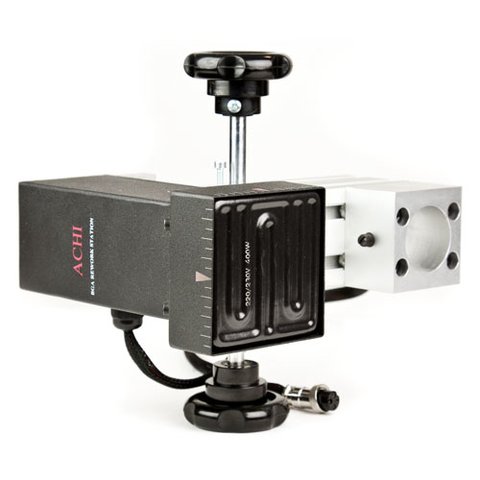

- El precalentador superior se desplaza vertical y horizontalmente.
- El lugar de soldadura puede ser iluminado con la lámpara de diodos incorporada.

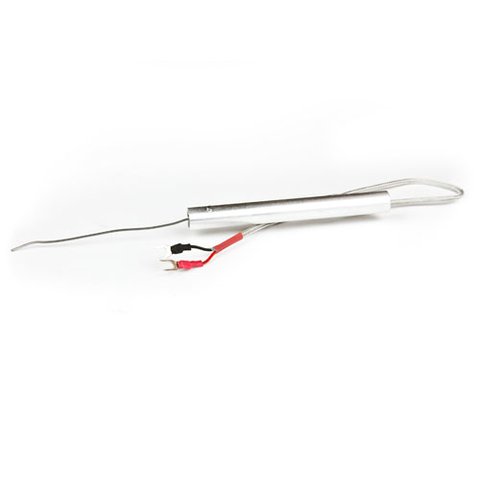

- El sensor de temperatura del calentamiento local puede ser fijado sobre el soporte y dirigido al lugar de medición con ayuda del conductor flexible.

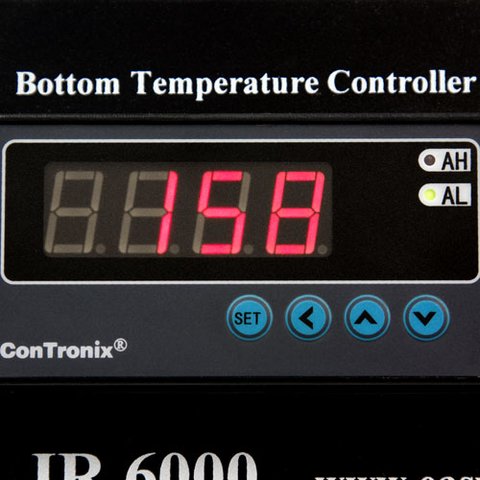

- El control de temperatura del calentador superior e inferior se realiza con los elementos termoeléctricos.
- Para el calentador superior está prevista alarma acústica que se activa al llegar al nivel de temperatura ajustado.
- El procedimiento de soldadura se realiza por el perfil predeterminado que puede ser visto en el PC.
- La comunicación de la estación de soldadura infrarroja ACHI IR-6000 con el PC se realiza a través del puerto RS-232.
- Precisión alta de trabajo del perfil térmico gracias al sistema de control de temperatura cerrado.
Características técnicas
Tipo del calentador | cerámico |
Alimentación | 220 V |
Tipo del calentador superior | infrarrojo |
Tamaño del calentador superior | 80 × 80 mm |
Potencia del calentador superior | 400 W |
Tipo del calentador inferior | infrarrojo |
Tamaño del calentador inferior | 180 × 180 mm |
Potencia del calentador inferior | 800 W |
Potencia total | 1350 W |
Control de temperatura del calentador superior | independiente control de temperatura con alarma acústica, error ±0,5% |
Control de temperatura del calentador inferior | independiente control de temperatura con alarma acústica, error ±0,5% |
Tamaño de los microchips a usar (máx.) | ≤ 70 × 70 mm |
Tamaño de los circuitos impresos a usar (máx.) | ≤ 400 × 305 mm |
Temperatura de calentamiento máxima | 400 °C |
Dimensiones | 475 × 480 × 420 mm |
Peso | 15 kg |
Artículos y revistas
Estaciones de soldadura infrarroja: ventajas de tecnología y revista de marca ACHI
Contenido del paquete
- Estación de soldadura infrarroja ACHI IR-6000
- Mesa soporte para placas
- Sensor - elemento termoeléctrico sobre el soporte

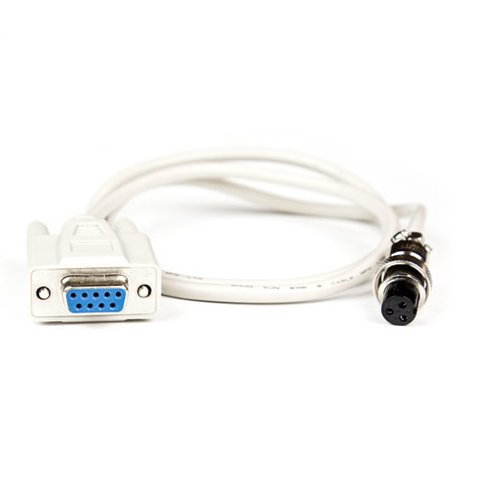

- Cable para conexión con PC
- Software
El fabricante se reserva el derecho a cambiar el contenido del paquete, el aspecto exterior y las características del producto. Para mayor información contacte con nuestro personal de las ventas.
